SMT Pecker — pick & place 4 têtes, pas 0,40 mm

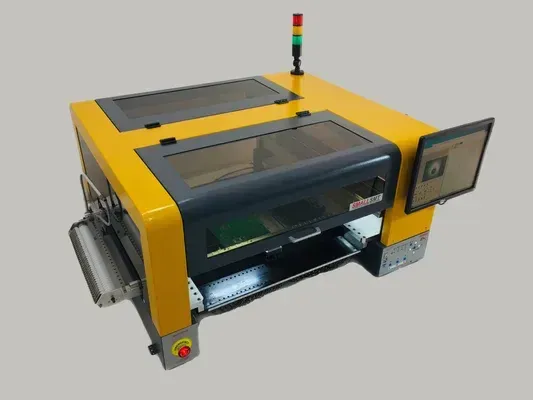

SMT Pecker à 4 têtes "Full vision" HD
Cette machine est dédiée au prototypage et aux petites séries de cartes électroniques CMS. Elle peut avoir jusqu'à 99 distributeurs bandes.
Le portique de la machine est équipé d'axes XY avec des vis à billes pour assurer une meilleure répétabilité.

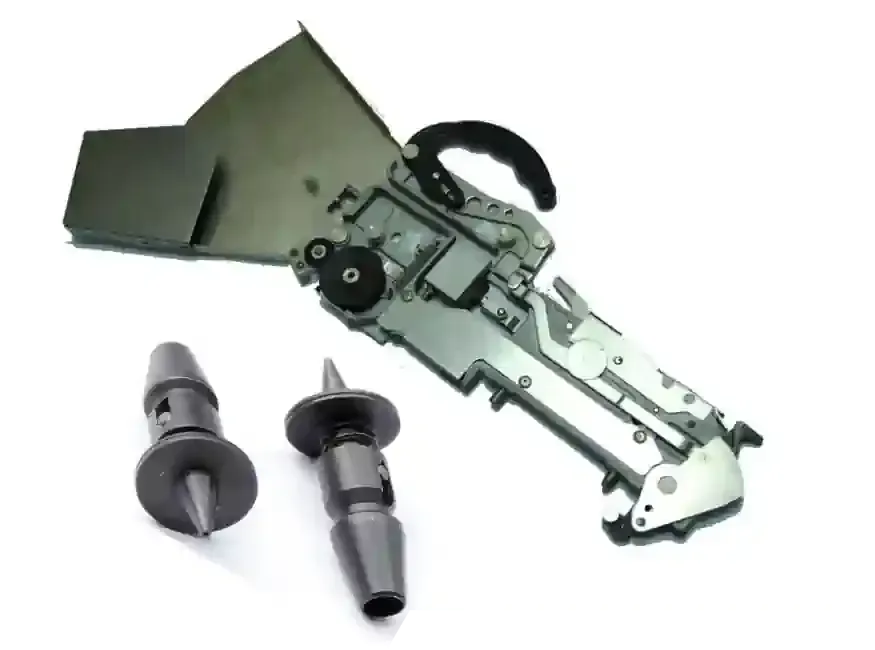

La machine gère les plateaux alvéolés JEDEC ou multi-dimensions, les feeders pour composants en barrettes.

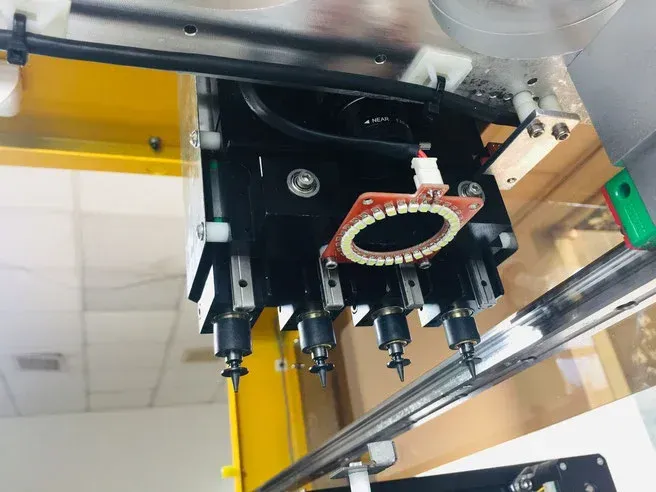

Une caméra sur tête permet de réaliser l'apprentissage des points de prise et de pose composants ainsi que la prise des mires de la carte.

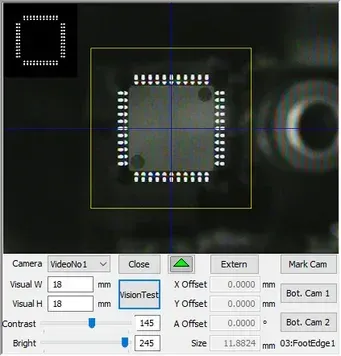

Deux caméras fixes haute résolution 3M & 1.3M Pixels sont dédiées au recentrage des composants, avec le placement de chips jusqu'au 0201 et de circuits intégrés de 40 x 40 mm jusqu'au un pas de 0,40 mm.

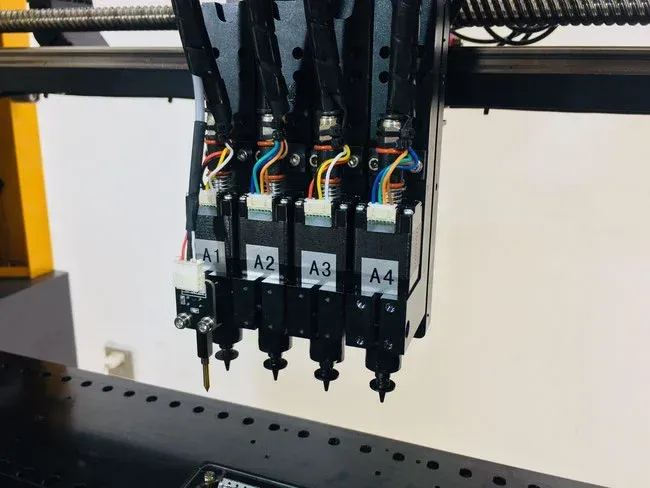

4 têtes de pose avec capteur d'axe Z, porte buses à 19 emplacements, une caméra tête HD 3M Pixels.

Spécifications:

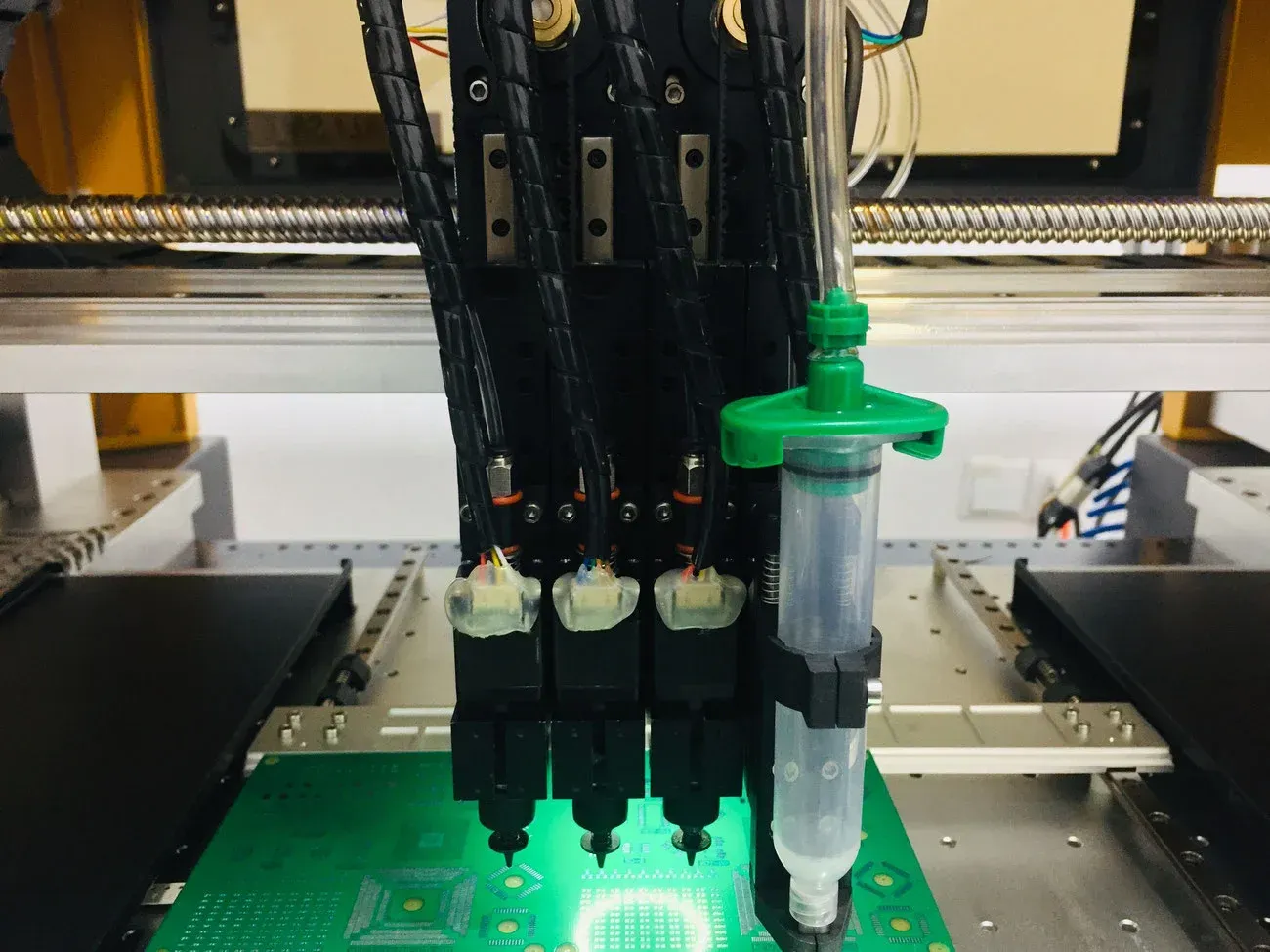

Quatre têtes de placement simultanées
Vitesse réelle de placement : 2000 cph (4500 cph max)
Recentrage des composants par deux caméras 1.3 et 3M pixel.
Réalignement de la carte par des mires.
Système d'exploitation "Windows".
Placement chip 0201
Circuits intégrés SOIC, SSOIC, QFP au pas de 0,40 mm
Melf, mini melf, sot, mini sot, QFP jusqu'à 40x40mm
Résolution machine +/-0.01mm en XY et 0.08° en rotation

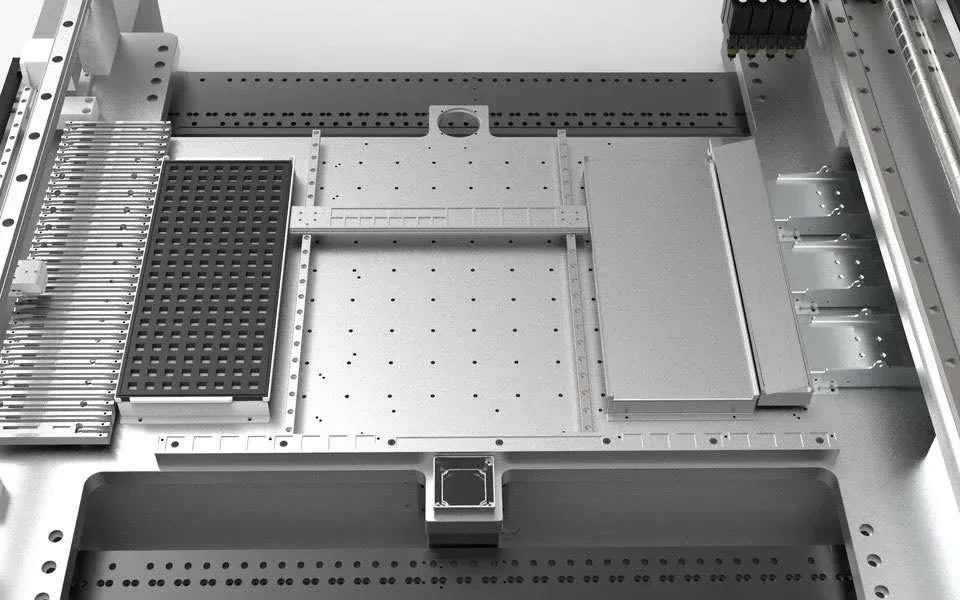

Installation possible jusqu'à 99 bobines CMS de 8mm.

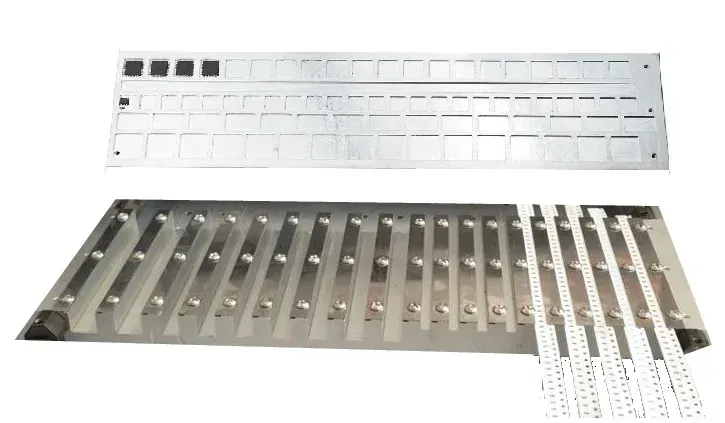

Gestion des morceaux de bande

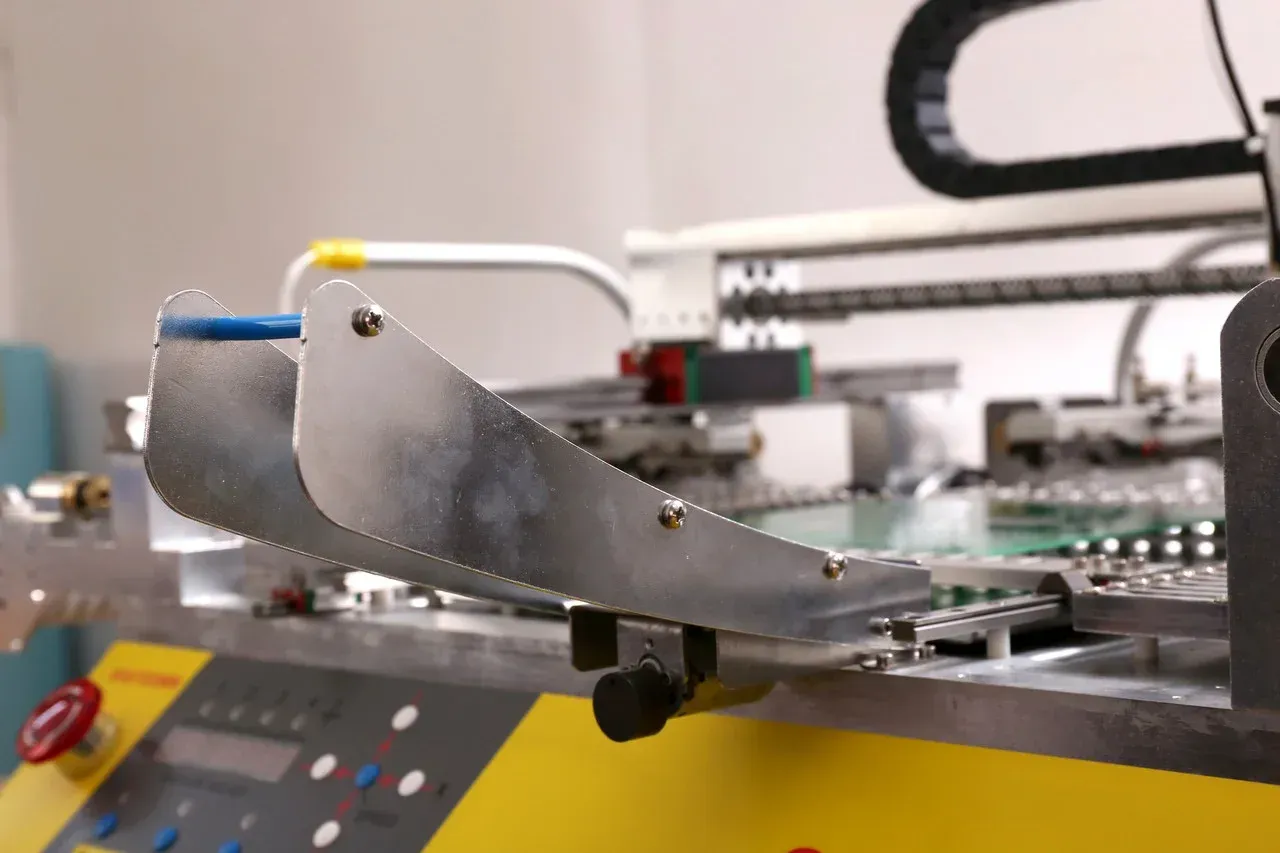

Circuits intégrés en stick
Plateau personnalisé ou JEDEC pour les IC's
Portique : Vis à billes
Zone de déplacement XYZ : 665 x 655 x 20 mm
Zone de travail XY : 350 x 300 mm (taille maximale de la carte)
Dimension machine : 1300 x 1100 x 570 mm / 185 kg
Alimentation électrique : 220VAC -- Air comprimé 6 bars
Option convoyeur de cartes

Références commande :
SMT_PECKER
