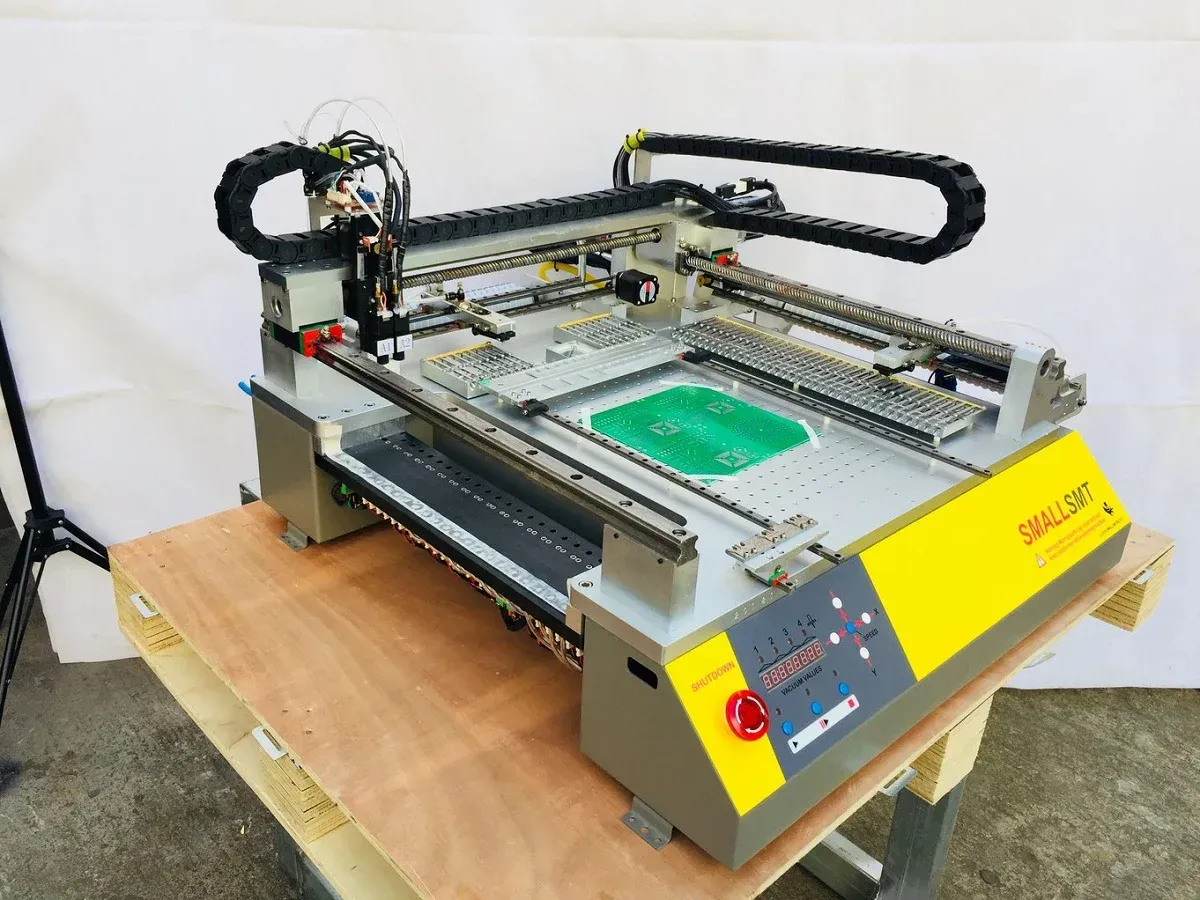

SMT 2800 CL22 — pick & place à vis à billes

SMT 2800 HP CL22 à 2 ou 4 têtes "Full vision"
Ces deux machines sont dédiées au prototypage et aux petites séries de cartes électroniques CMS. Elle peuvent avoir jusqu'à 73 distributeurs bandes.
Ces machines gèrent les plateaux alvéolés JEDEC ou multi-dimensions, les feeders pour composants en barrettes.
Une caméra sur tête permet de réaliser l'apprentissage des points de prise et de pose composants ainsi que la prise des mires de la carte.
Deux caméras fixes sont dédiées au recentrage des composants, avec le placement de chips jusqu'au 0201 et de circuits intégrés de 24 x 24 mm jusqu'au un pas de 0,45 mm.

Spécifications :

Recentrage des composants par 2 caméras 0,3MPixels
Recentrage de la carte par mires
Système d'exploitation " Windows"
Placement jusqu'au Chip 0201
Circuits intégrés SOIC, SSOIC, QFP au pas de 0,45 mm
Melf, mini melf, sot, mini sot, QFP jusqu'à 24 x 24 mm (option 30 x 30 mm)
Distributeurs :

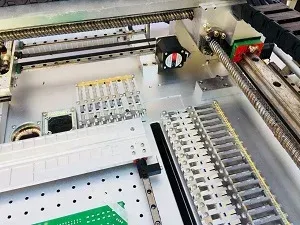

• 51 feeders bobines CMS intégrés de 8mm

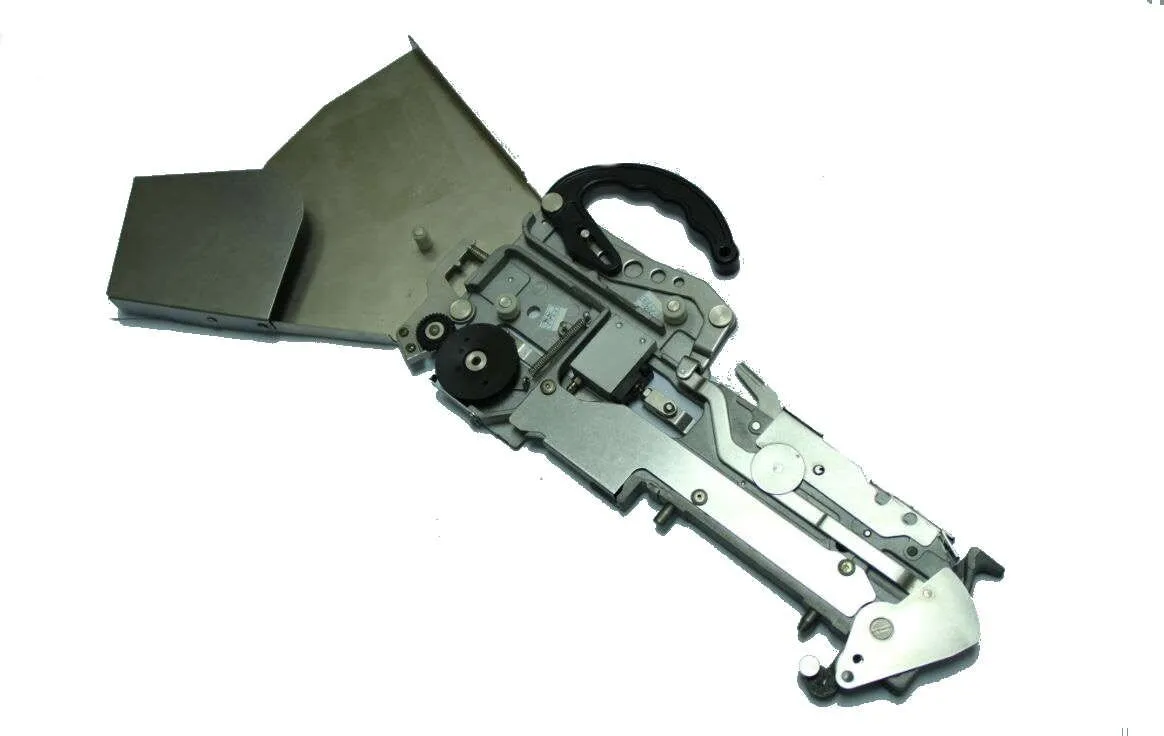

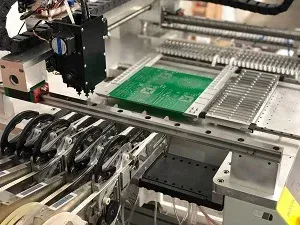

• platine pour recevoir jusqu'à 22 feeders bobines CMS démontables de 8mm
  (autre configuration sur demande)
• plateau alvéolé multi dimensions pour IC
• option 18 rails pour les morceaux de bandes (9x8mm, 7x12mm, 2x16mm)
• option 4 positions feeder pour feedes vibrants pour un total de 28 sticks maxi
• option stick feeders
  Dimension maximum de carte : 310 x 420mm
  Système d'axes : Guides queue d'aronde / axes à vis à billes
  Zone de travail : X415mm, Y520mm, Z20mm
  Dimension machine : 1000 x 1020 x 400 mm / 83 kg
  Alimentations : 220VAC -- Air comprimé

Références commande :
SMT2800HP-CL22-2H : Machine avec 2 têtes de pose
SMT2800HP-CL22-4H : Machine avec 4 têtes de pose
