SMT 2500 D — pick & place d'entrée de gamme

VP-2500D à 2 têtes "Full vision"

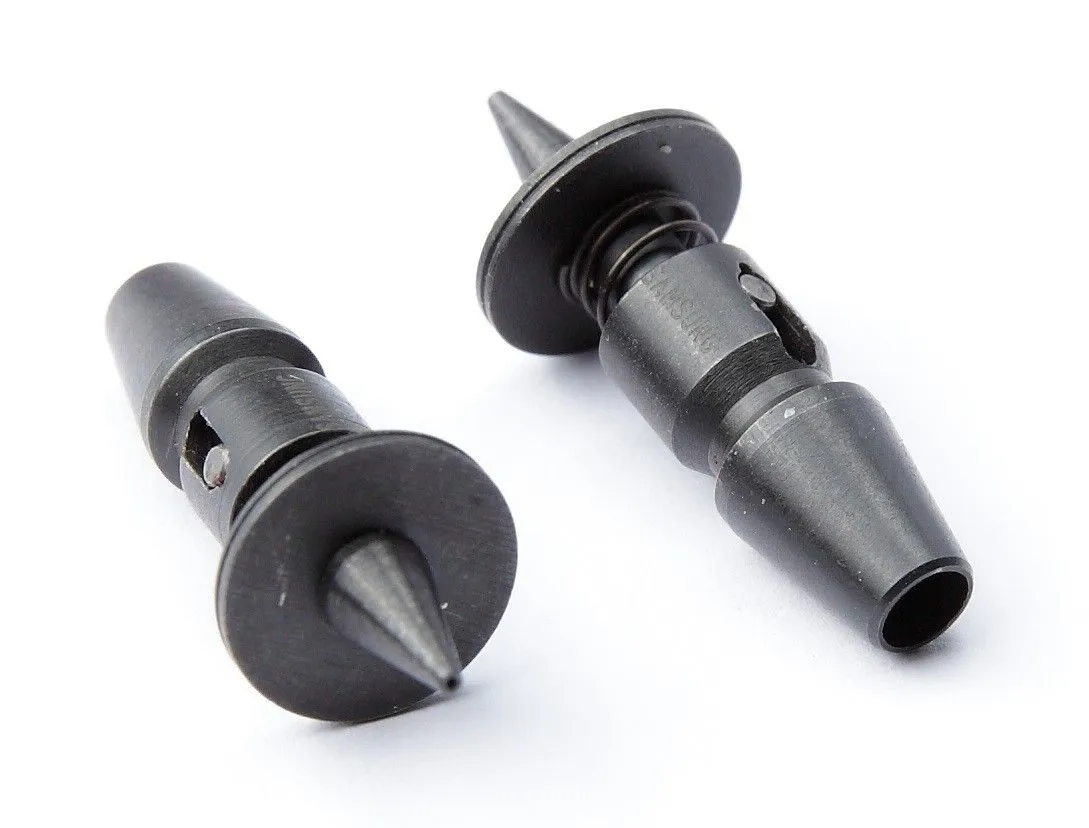

C'est une machine dédiée au prototypage et aux petites séries de cartes électroniques CMS qui peuvent avoir 79 distributeurs bandes dans la machine de base. un changeur automatique de pipettes à 6 emplacements
La machine gère les plateaux alvéolés JEDEC ou multi-dimensions. En option, un feeder pour composants en barrettes.
Une caméra sur tête permet de réaliser l'apprentissage des points de prise et de pose ainsi que la prise des mires de carte.
Deux caméras fixes dédiées au recentrage des composants, avec le placement jusqu'au 0402, circuit intégrés de 24x24 mm avec un pas de 0,5 mm

SMT VP-2500D - 2 têtes - spécifications :

Recentrage des composants par 2 caméras 0,3MPixels
Recentrage de la carte par mires
Système d'exploitation " Windows"
Placement jusqu'au Chip 0402
Circuits intégrés au pas de 0,5 mm
Melf, mini melf, sot, mini sot, IC jusqu'à 24 x 24 mm
Distributeurs :

• 52 feeders bobines CMS intégrés de 8mm
• platine pour recevoir jusqu'à 22 feeders bobines CMS démontables de 8mm
  (autre configuration sur demande)
• plateau alvéolé multi poches
• option 18 rails pour les morceaux de bandes (9x8mm, 7x12mm, 2x16mm)
• option 7 rails pour circuits intégrés en barrettes (stick)
  Dimension maximum de carte : 300 x 250 mm
  Système d'axes : Guides queue d'aronde / axes à vis à billes
  Zone de travail : X435mm, Y465mm, Z20mm
  Dimension machine : 1065 x 875 x 400mm / 80kg
  Alimentations : 220VAC -- Air comprimé 6 bars

Référence commande :
SMT2500D-WNE : Machine avec 2 têtes de pose
