CIF VS-500V — brasage phase vapeur 500 × 500 mm
Machine de brasage phase vapeur CIF VS-500V : cartes jusqu'à 500 × 500 × 60 mm en atmosphère inerte, delta de température incomparable sur tout le composant, 10 paliers programmables, refroidisseur haute performance, profil affiché en temps réel, peinture et verre ESD.
- Cartes 500 × 500 mm
- 10 paliers
- Profil en temps réel
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Fours de refusion
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Modèlele CIF VS-500-V

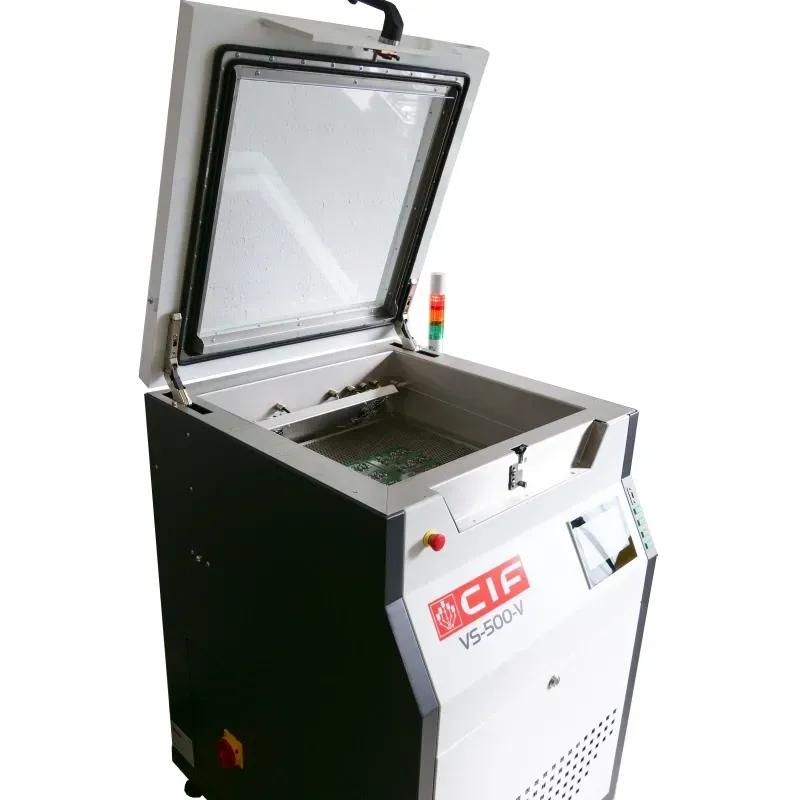

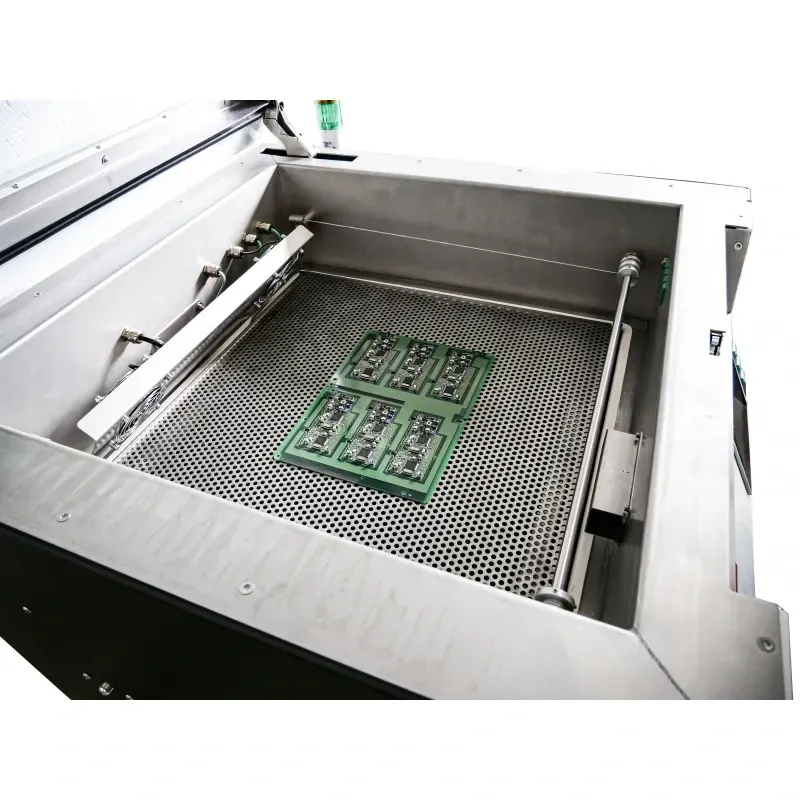

Cette machine compacte de brasage par phase vapeur est capable de braser des cartes, même les plus complexes d'un format max. de 500 x 500 x 60 mm tout en assurant une qualité optimale grâce à,
L'atmosphère inerte issue du fluide (médium) employé
Un delta de température incomparable sur l'intégralité du composant
Aucune erreur de manipulation possible pendant le cycle
Les nouveautés,
Un refroidisseur haute performance
Possibilité d'aller jusqu'à 10 paliers de température
Peinture ESD
Verre supérieur ESD

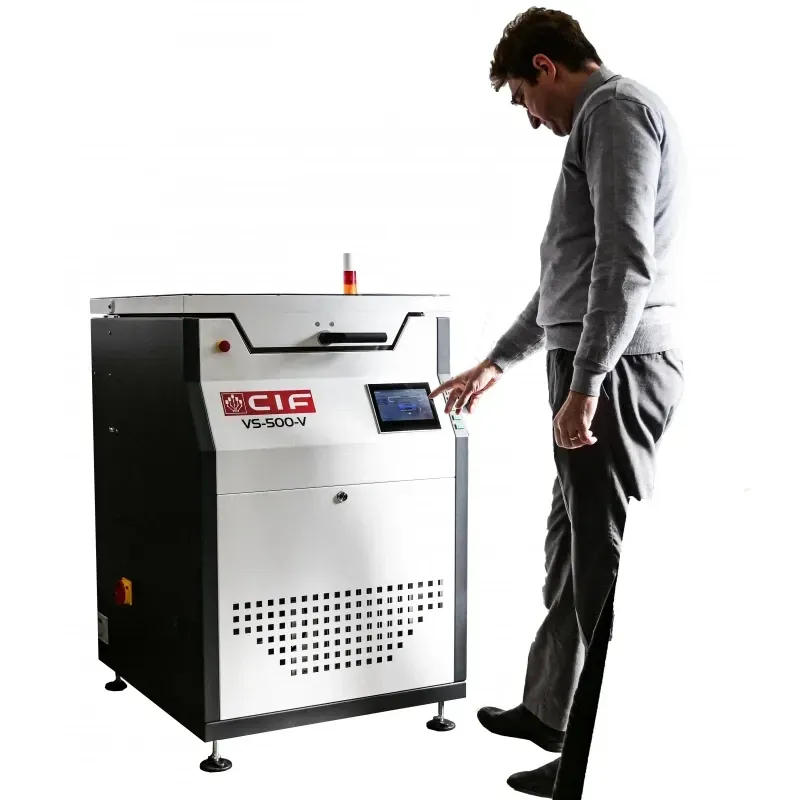

Affichage du profil de refusion en temps réel intégré à la machine
Colonne de signal lumineux
Les principales applications concernent le brasage CMS de tous types de cartes, même les plus complexes, les colles conductrices et la réparation.
VS-500-V
Le concept de la phase vapeur permet aujourd'hui,
La réduction de la consommation du fluide (medium) à l'aide d'un système de récupération de vapeur unique ; diminuant fortement les coûts de production
Retour sur investissement rapide et une haute capacité pour des productions mixtes
Qualité de brasage optimale en atmosphère inerte
Compensation des fluctuations de pressions dans le réservoir
Delta de température incomparable aux autres technologies sur toute la zone de travail
Consommation d'énergie réduite
Réparation de sous-ensemble : débrasage et rebrasage
Haute fiabilité pour tout type de brasage
Précision et reproductibilité
Références commande
VS-500V : V900330
Types de Galden
Caractéristiques techniques
Caractéristiques techniques
Données techniques et configurations disponibles.
| Ref./ VS-500-V | V900330 |
| Fluide de remplissage | 5 litres |
| Temps de refusion | 30 - 120 secondes suivant la carte |
| Cycle complet | 25 minutes |
| Température de brasage | 210 à 240 ºC (dépend du fluide) |
| Refroidissement | groupe froid |
| Dim. maxi PCB ( L x P x H) | 500 x 500 x 60 mm |
| Dimensions (L x P x H) | 830 x 775 x 1140 mm |
| Alimentation | 3 x 400VAC + N / 50Hz |
| Puissance | 7500W |
| Référence | LS200 | LS215 | LS230 | HS240 | HS260 |
| Point d'ébullition | 200 °C | 215 °C | 230 °C | 240 °C | 260°C |
| Applications | Étain plomb | Étain plomb | ROHS | ROHS |
