TSC50 PRO 02 — dégainage 3 couches + slitting
Machine automatique TSC50 PRO 02 : coupe et dénudage jusqu'à 3 couches aux extrémités et en intermédiaire (option slitting) sur câbles 1,5 à 70 mm², traction par courroies, dégainage tête 400 mm, 2500 pièces/heure — production continue et intégration possible.
- 3 couches + slitting
- 2500 pcs/h
- 1,5–70 mm²
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Robots de brasage fer
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
câble, 3 layers
Gamme de machines à dénuder, dégainer et couper pour du petit fil jusqu'au gros câble

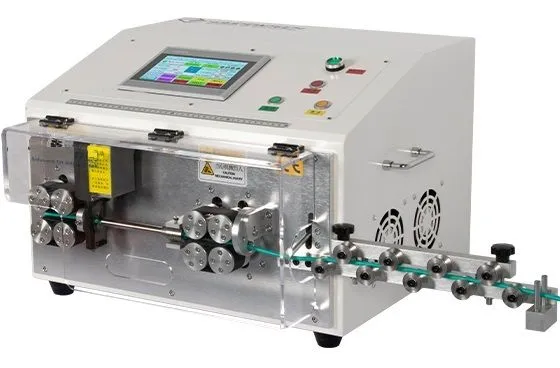

TSC50 PRO 02, machine automatique de coupe dégainage de câble
Machine de production pour un fonctionnement en continu
Intégration possible dans machine spéciale ou ligne automatique
La fonction de coupe et le dénudage des fils est entièrement automatisée.
Posibilité de dénuder jusqu'à 3 layers aux extrémités et aussi toute longueur en intermédiaire avec l'option slitting.
Gauge AWG-13 à AWG-00
TSC50 PRO 02
Spécifications
Double jeux de roues d'avance de câble à courroies, serrage pneumatique
Section des câbles : 1,5 - 70 mm²
Diamètre maxi des câbles : 17 mm
Longueur de coupe : 1 mm - 100 mètres
Galets de traction : 8 galets avec courroies de traction
Vitesse: 2500 pcs/heure maxi
Tolérance de coupe: = 0.002 x L (longueur de coupe)
Longueur de dégainage : 0 à 400 mm (tête)
Longueur de dégainage : 0 à 180 mm (bout)
Lame: acier spécial
Poids: 80 kg
Dim.: 700 mm x 760 mm x 480 mm
Affichage: écran LCD
Alimentations électricité : 230VAC mono / 50Hz
Puissance électrique : 800 W
Pneumatique : air comprimé 6 bars
Dénudage intermédiaire partie 1
Dénudage intermédiaire partie 2
