TSC 6 PRO — coupe, dégainage et dénudage automatiques
Machine automatique TSC 6 PRO de coupe, dégainage et dénudage : dégaine la gaine externe puis dénude les conducteurs internes (lames V + lames plates), 99 configurations mémorisées, câbles jusqu'à 9 mm, coupe de 1 mm à 100 m, 2000 à 8000 pièces/heure.
- Dégaine + dénude
- 99 programmes
- 2000–8000 pcs/h
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Robots de brasage fer
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
câble
Gamme de machines à dénuder, dégainer et couper pour du petit fil jusqu'au gros câble
TSC 6 PRO, machine automatique de coupe dégainage de câble et dénudage de fil

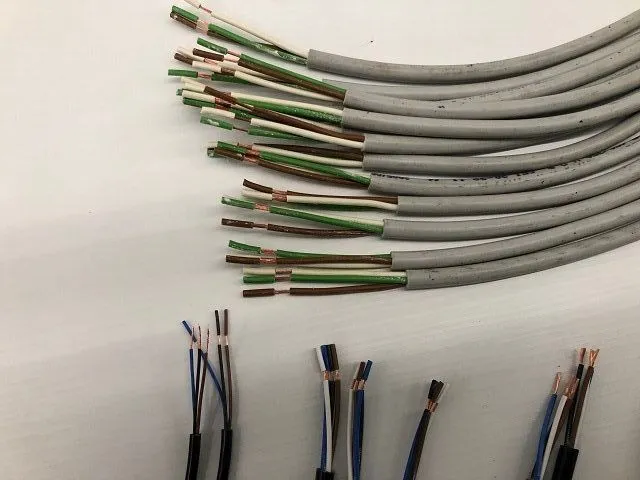

La machine permet de dégainer la gaine externe et dans un deuxième temps de dénuder les conducteurs internes.

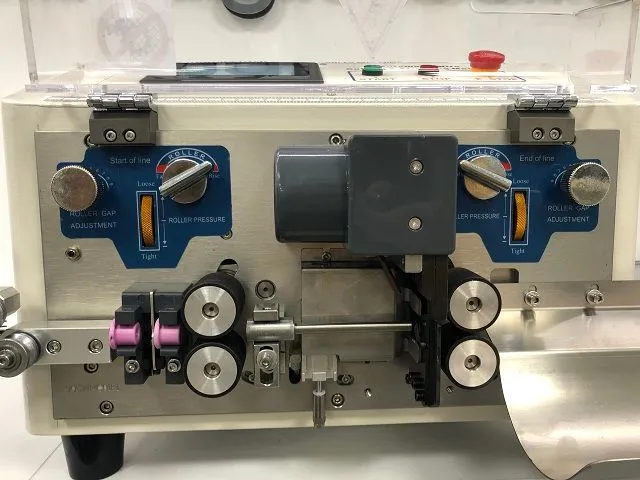

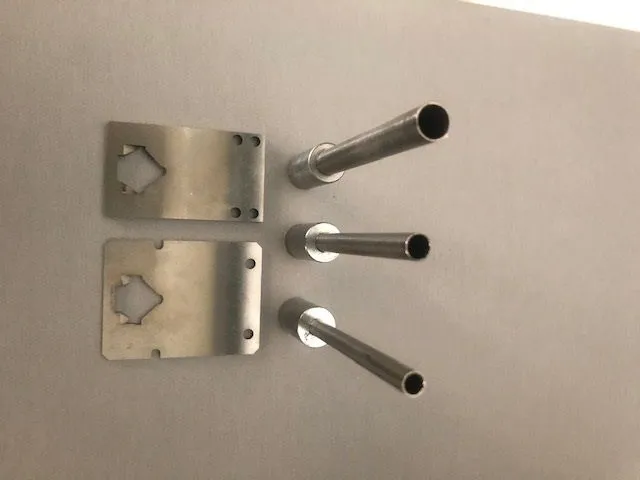

Les lames de coupes possèdent une partie en V pour le dégainage puis les fil sont ensuite pincés à plat puis dénudés par 2 lames plates.

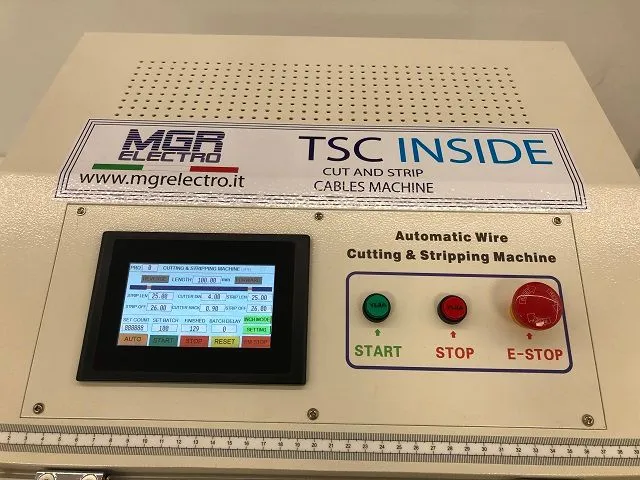

La paramétrage via le clavier permet un traitement rapide, précis et sécurisé des différents câbles, avec 99 configurations mémorisables.
Gauge AWG-26 à AWG-10
Spécifications
Section câble multi-polaire : 0,6 à 4 mm²
Section câble unipolaire : 0,1 à 6 mm²
Diamètre maxi des câbles : 7 mm ou 9 mm
Longueur de coupe : 1 mm - 100 mètres
Vitesse: 2000 - 8000 pcs/heure
Tolérance de coupe : inf. 0.2% de la longueur
Dénudage en tête : 0 -250mm / bout 0 - 70mm
Lame tungsténe
Tension d'alimentation: 230V / 50Hz
Puissance nominale totale : 680 W
Poids: 35 kg
Dim.: 470 mm x 450 mm x 350 mm
Affichage: écran LCD
