Pièces détachées GLW MC40-1 & MC40L

MC40 machine automatique de dénudage et de sertissage de cosses en bande

GLW MC40-1 / MC40L - SPARE PARTS

Cliquez sur les photos pour agrandir

Paire de lames de dénudage en V pour GLW MC40-1

Stripping blade - Abisoliermesser

• MC4 AM , 0,14 - 2,5 mm². (MC 40-1)

Art. Nº 006642

Paire de lames de dénudage arrondies

• MC4 AM , 4 mm² (MC 40L & MC 40-1)

Art. Nº 004765

• MC4 AM 6 mm² (MC 40L)

Art. Nº 004768

• MC4 AM 10 mm² (MC 40L)

Art. Nº 004769

Cône de centrage de toron MC4 AM

Litzenzentriertrichter

Ref. 006604 (0,25 - 0,34 mm²)

Ref. 006521 (0,5 - 1,5 mm²)

Ref. 006605 (2,5 mm²)

Ref. 006522(4 mm²)

Ref. 006659 (6 mm²)

Ref. 006660 (10 mm²)

Support

• MC4 AM4 : 4 mm².

• MC4 AM6 : 6 mm².

• MC4 AM10 : 10 mm².

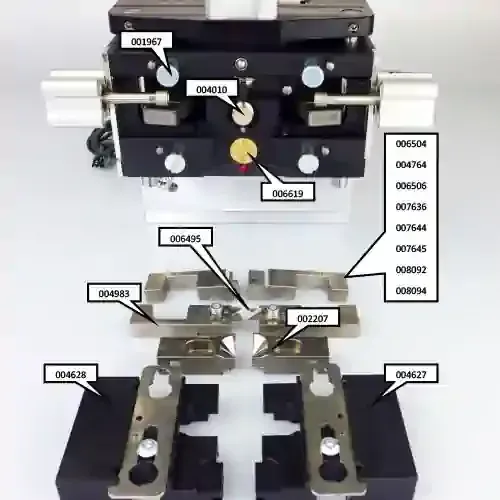

Mâchoires de sertissage carré pour MC40-1

• 0,25 mm², - L 6 mm Ref. 008093

• 0,25 - 0,34 mm², - L 8 mm Ref. 008094 / anc. ref 006506

• 0,25 mm², - L 10 mm Ref. 009554

• Arrêté 0,5 / 2,5 mm², - L 12 mm Ref. 006504

• 0,5 - 0,75 mm², L 6 / 8 / 10 / 12 mm Ref. 007636

• 1,0 - 1,5 mm², L 6 / 8 / 10 / 12 mm Ref. 007644

• 2,5 mm², L 6 / 8 / 10 / 12 mm Ref. 007645

• 4,0 mm² - L : 10 mm, Ref. 008092 / anc. ref 004764

Mâchoires de sertissage carré pour

MC40-L

• 4 mm², - L 12 mm Ref. 008953 (MC40L) / anc. ref 006661

Mâchoires de sertissage trapézoïdal pour MC40L

• 6 mm², - L 12 mm Ref. 006662

• 10 mm², - L 12 mm Ref. 006663

Bol vibrant 0.5 à 1.5 mm² pour

MC40-1

Ref. 006602(0,25 - 0,34 mm²)

Ref. 006601(0,5 - 1,5 mm²)

Ref. 008989 (4 mm² - 2,5 mm² GB)

Ref. 006603 (6 mm²)

Ref. 006651 (10 mm²)

Ref. 006652 (0,5 - 1,5 mm²)

Bloc de retournement des ferrules - Wendeblock

Ref. 004755 (0,25 / 0,34 mm²)

Ref. 004666 (0,5 - 1,5 mm²)

Ref. 004758 (4 mm² - 2,5 mm² GB)

Ref. 004757 (6 mm²)

Ref. 004759 (10 mm²)

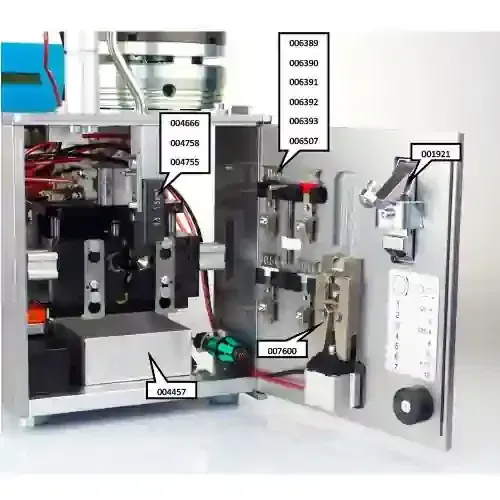

Receveur de ferrule - H&uulm;lsenaufnahme

Ref. 006649 (0,14 mm²)

Ref. 006597 (0,25 / 0,34 mm²)

Ref. 006389 (0,5 mm²)

Ref. 006390 (0,75 mm²)

Ref. 006391 (1,0 mm²)

Ref. 006392 (1,5 mm²)

Ref. 006393 (2,5 mm²)

Ref. 006398 (4 mm²)

Ref. 006513 (4 mm²)

Ref. 006514 (6 mm²)

Ref. 006515 (10 mm²)

Plaque de séparation

Vereinzelungsplatte Separating plate

Ref. 006653 (0,25 / 0,34 mm²)

Ref. 006654 (0,5 - 1,5 mm²)

Ref. 006655 (2,5 mm²)

Ref. 006656 (4 mm²)

Ref. 006657 (6 mm²)

Ref. 006658 (10 mm²)
