DPF300 PIERGIACOMI PCB depaneling milling machine, fraiseuse à dépaneliser les PCBs TABs format timbre poste pour FR4 et

SMI aluminium

DPF300 PIERGIACOMI, SéPARATEUR DE PCB EN PANNEAU AU FORMAT TIMBRE POSTE

DPF300 - système manuel de séparation des circuits imprimés

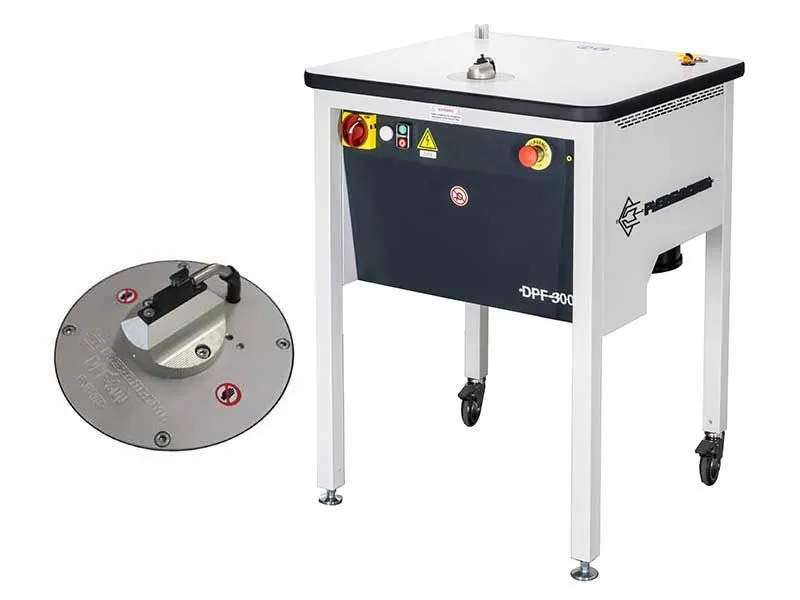

La machine Piergiacomi DPF 300 est un système de dépanélisation manuel conçu pour résoudre les besoins de dépanélisation pour les petites et moyennes séries, lorsque l'utilisation de dégrappeur à couteau pourrait fragiliser le PCB et l'utilisation d'une machine de dépanélisation automatique ne justifierait pas les coûts d'amortissement.

Le DPF 300 a été développé pour résoudre ces problèmes de fragilisation dus à la tension, à la rupture ou à l'arrachement des fibres FR4 du PCB qui peuvent arriver avec l'utilisation d'outils manuels et aussi pour répondre à la complexité croissante et les processus de miniaturisation des cartes électroniques.

Le DPF 300 coupe l'isthme avec la même qualité qu'un système automatique pour un coût très inférieur. Sa principale caractéristique est la possibilité de changer de manière très rapide la fraise et le guide en fonction de la largeur de la rainure.

Le guide est une aide pour permettre à l'opérateur de placer, puis de déplacer la carte jusqu'à ce que la coupe soit effectuée.

Sa forme particulière évite d'endommager la carte électronique, et évite une mauvaise insertion.

Le design particulier du guide offre une protection totale de l'opérateur contre tout acccident selon les règles de sécurité.

Le système d'aspiration intégré permet de placer le DPF

300 facilement et rapidement dans n'importe quelle zone de travail.

Spécifications :

• Pour PCB en panneaux droits et circulaires

• Guide interchangeable en acier trempé et revenu

• Epaisseur standard du PCB : 1,0 - 3,0 mm, 4 mm en option

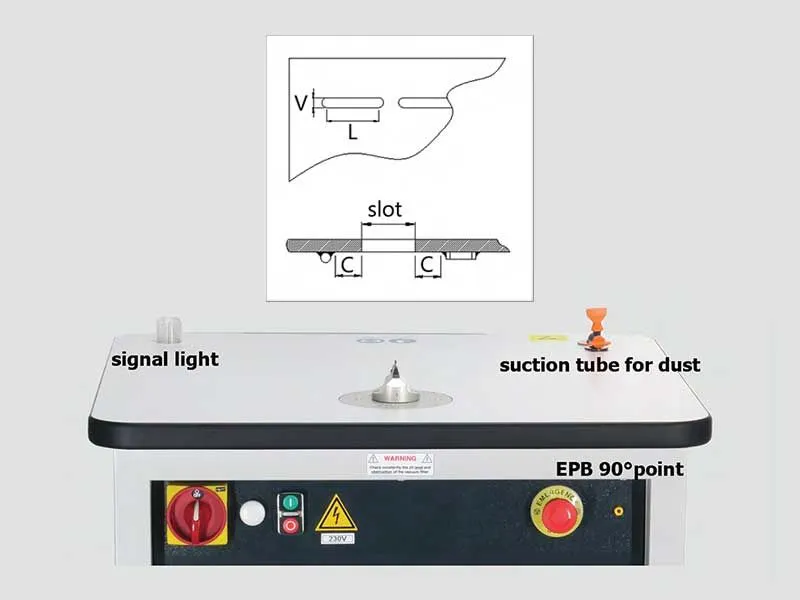

• Longueur de la rainure (L) : min. 11 mm en option, longueur possible de 5,5 mm

• Largeur de la rainure (V) : pour un guide standard 1.0 - 3.175 mm

(tolérance

0 / - 0.02 mm)

• Distance mini des composants de l'isthme (C) : min. 1 mm

• Fraises en métal dur avec géométrie spécifique pour coupe FR4, CEM et aluminium

(pour l'aluminium des fraises spéciales sont nécessaires)

• Diamètres standard des fraises : 1,0 - 3,175 mm

• Vitesse de la micro-broche électrique : max. 24000 rpm

• Système d'aspiration électrique intégré situé directement sur le guide interchangeable, avec filtre à cartouche intégré (1" -1/4)

• Tube d'aspiration de la poussière sur table

• Table stratifiée ESD avec EPB 90°, pieds frontaux en acier zingué ESD et roues arrière tournantes Ø80mm avec freins

• Vibrations : < 2,5 m/s²

• Niveau de pression acoustique : 80db (A), (±3db) mesuré sur le site de l'opérateur

• Zone de travail à prévoir : 164x170cm

• Dimensions : 64x 70x 95(H) cm - Poids : 73 kg

• Tension : 230V/50Hz - Puissance : 0.90Kw -

• Marquage CE

DPF 200 (old model) - Formes complexes

DPF 200 (old model) - Petites cartes

DPF 300

Guide carte interchangeable longueur 10,5 mm, épaisseur de 1.0 à

3.0 mm par pas de 0.1mm

Ref.: DPF-GI-1.0 - DPF-GI-1.1 - DPF-GI-1.2 - DPF-GI-1.3 - DPF-GI-1.5

-DPF-GI-1.6 -DPF-GI-1.8 -DPF-GI-1.8 - DPF-GI-1.9 - DPF-GI-2.0 - DPF-GI-2.1 -

DPF-GI-2.2- DPF-GI-2.3 - DPF-GI-2.4 - DPF-GI-2.5 - DPF-GI-2.6 - DPF-GI-2.7 -

DPF-GI-2.8 - DPF-GI-2.9 - DPF-GI-3.0

Guide carte interchangeable sur mesure (court / circulaire)

Ref.: DPF-GI-1.9VIT5-6 - DPF-GI-1.9VIT6 - DPF-GI-1.9VIT7 - DPF-GI-1.9VIT8 -

DPF-GI-1.9VIT9 - DPF-GI-0,0/PXX

Fraises pour FR4 de diamètre de 1.0 à 3.0 mm par pas de 0.1mm

(sachet de 10)

Ref.: DPF-FF-1.0 - DPF-FF-1.1 - DPF-FF-1.2 - DPF-FF-1.3 - DPF-FF-1.5

-DPF-FF-1.6 -DPF-FF-1.8 -DPF-FF-1.8 - DPF-FF-1.9 - DPF-FF-2.0 - DPF-FF-2.1 -

DPF-FF-2.2- DPF-FF-2.3 - DPF-FF-2.4 - DPF-FF-2.5 - DPF-FF-2.6 - DPF-FF-2.7 -

DPF-FF-2.8 - DPF-FF-2.9 - DPF-FF-3.0

Fraises pour SMI / ALU de diamètre de 1.0 à 3.0 mm par pas de

0.1mm (sachet de 10)

Ref.: DPF-FA-1.0 - DPF-FA-1.1 - DPF-FA-1.2 - DPF-FA-1.3 - DPF-FA-1.5

-DPF-FA-1.6 -DPF-FA-1.8 -DPF-FA-1.8 - DPF-FA-1.9 - DPF-FA-2.0 - DPF-FA-2.1 -

DPF-FA-2.2- DPF-FA-2.3 - DPF-FA-2.4 - DPF-FA-2.5 - DPF-FA-2.6 - DPF-FA-2.7 -

DPF-FA-2.8 - DPF-FA-2.9 - DPF-FA-3.0

Tuyau d'aspiration inox

Ref.: DPF200-TF-005

Tuyau d'aspiration en caoutchouc ESD L20 cm Ø 8 mm

Ref.: TAV0806B-200

Filtre à cartouche pour boîtier à poussière

Ref.: DPF-CAR-2.0 (DFP-200-E), DPF-CAR-3.0 (DFP-300)

Kit régulateur d'aspiration

Ref.: 21192-41489
