CAB Maestro 2 & 2M — séparateurs V-scoring compacts
Séparateurs compacts CAB Maestro 2 (manuel) et 2M (motorisé) pour circuits imprimés à rainures V-scoring : la carte est guidée entre lames circulaires — le 2M avance la carte automatiquement pour les grandes séries et les cartes denses aux bords fins.
- V-scoring
- 2M motorisé
- Compact & économique
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Séparation & dégrappage de cartes
- Parcours
- Outillage & accessoires →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Dé,tourage, décadrage de PCB SMI FR4 pour carte à rainure
V-Scoring
SéPARATEURS DE CARTES AVEC RAINURES V-SCORING CAB8933900 / CAB8933935
MACHINE DE
DéCADRAGE PCB SMI

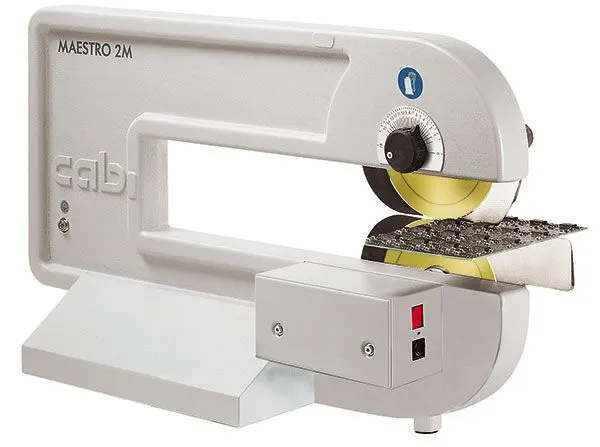

Les séparateurs compacts MAESTRO 2 et 2M séparent rapidement et économiquement les circuits imprimés avec rainures V-Scoring.
Le MAESTRO 2 est non motorisé et le MAESTRO 2M est motorisé
Le MAESTRO 2M permet de découper sans efforts de plus grandes séries de cartes.
La lame inférieure est motorisée.
Le circuit imprimé est pré-positionné sur le guide, puis saisit par les lames circulaires et avancé et séparé.
Ce moyen est particulièrement adapté pour les cartes à forte densité de composants ou avec de fins bords techniques.
Trois vitesses de rotation des lames sont pré-réglables.
Sécurités de fonctionnement avec le dégrappeur MAESTRO 2
/ 2M
La distance entre le support bas 1 et le guidage 2 est très faible, ce qui fait que le circuit imprimé ne peut se déplacer que dans la rainure appropriée.
Spécifications techniques Maestro 2 / 2M CAB MAESTRO 2 CAB MAESTRO 2M Référence CAB8933900 / 8933900 CAB8933935 / 8933935
Principe de séparation côté composants et côté soudure
Lames circulaires
Mode de séparation manuel motorisé
Vitesse de séparation
N/A
100/200/300 mm/s
Longueur de séparation
15 - 300 mm
Energies mod`les 2 / 2M
N/A
240 VAC, 50 Hz
Température / humidité Fonctionnement
Température / humidité Stockage
Température / humidité Transport
+5 - 40°C / 10 - 85 % sans condensation
+0 - 60°C / 20 - 80 % sans condensation
-25 - 60°C / 20 - 80 % sans condensation
+5 - 40°C / 10 - 85 % sans condensation
+0 - 60°C / 20 - 80 % sans condensation
-25 - 60°C / 20 - 80 % sans condensation
Poids
16 kg
19 kg
Dimensions H x l x p
330 x 195 x 620 mm
Normes de sécurité
CE, FCC classe A
Pièces de rechange :
Réf. article
Dénomination
8933661 8933661.001 CAB 8933661
Lame circulaire basse
8930509 8930509.001 CAB8930509
Lame circulaire haute
8930745 8930745.001 CAB8930745 Protection basse
8930744 8930744.001 CAB8930744 Protection haute
