GLW MC40-1 & MC40-L — sertissage d'embouts en vrac

Dénudage et sertissage d'embouts de câble à collerette en vrac

Dénudage et sertissage d'embouts de câble, ferrules à collerette en vrac

MC40- 1 standard / MC40-L renforcée

Dénudage et sertissage d' embouts de câble

La gamme MC40 et MC 40L sont des machines simples, portables, économiques et sécurisées.

Les dénudeuses et sertisseuses sont automatiques à commande électropneumatique et traitent les embouts de câble en vrac avec une isolation en plastique.

Les sertissage est trapézo&iulm;dal

La MC 40 est équipée en standard d'un outillage pour des sections de 0,5 / 0,75 / 1,0 / 1,5 mm².

Des kits d'extension optionnels sont disponibles sur demande pour le traitement de sections de 0,34 / 2,5 et 4 mm².

La MC 40L traite les plus grosses sections de 4 / 6 / 10 mm².

Les machines peuvent être configurées très simplement sur la section requise en remplaçant quelques pièces seulement.

Le dénudage et le sertissage s'effectuent en une seule opération.

Tous les paramètres disponibles peuvent être réglés automatiquement et correctement en changeant les inserts de sertissage.

La structure modulaire combinée à des composants sans entretien et sans usure, garantit une extrême fiabilité de ces machines.

Domaines d'application

• Assemblage de câble

• Construction d'armoire de commande

• Lignes de production

• Atelier de travail

Spécifications MC 40-1

• Section 0.5 - 1.5 mm²

• Temps de cycle 1 s

• Longueur sertissage 6-12 mm

• Alimentation 240 V / 50 - 60 Hz

• Air comprimé 5 bar

• Dimensions (L x W x H) 550 x 250 x 412 mm

• Poids 27 kg

Accessoires MC40-1

• Ref.: 006646 -

Extension kit pour 0.25 / 0.34 mm² (longueur 6 and 8 mm)

• Ref.: 006645 - Extension kit pour 2.5 mm²

• Ref.: 010140 -

Extension kit pour 4 mm² (longueur 10 mm et 12 mm)

• Mâchoires de sertissage carré

• Bol du convoyeur de remplacement pour un changement rapide de la section transversale.

• Kit d'extension des embouts pour les conducteurs à isolation épaisse (fils UL)

Spécifications MC 40L

• Section 4 / 6 / 10 mm²

• Temps de cycle 1 s

• Longueur sertissage 6-12 mm

• Alimentation 240 V / 50 - 60 Hz

• Air comprimé 5 bar

• Dimensions (L x W x H) 550 x 250 x 412 mm

• Poids 27 kg

Accessoires MC40-L

• Ref.: 006630 - Extension kit pour 4 mm² (longueur 10 et 12 mm)

• Ref.: 006813 - Extension kit pour 6 mm² (longueur 12 mm)

• Ref.: 006814 - Extension kit pour 10 mm² (longueur 12 mm)

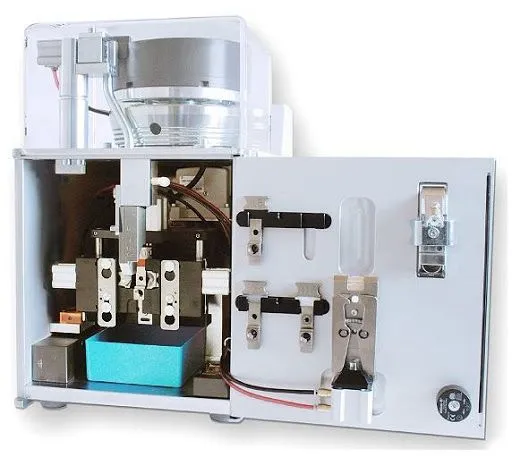

Mécanique interne

Bol vibrant

Kit avec outils interchageables

Présentation de la MC40-1 standard

Kit 2,5 à 4 mm² pour MC40-1

Présentation de la MC40-L renforcée

Instructions de mise en route

Pièces détachées MC 40

Documentation

• Documentation MC40
• Manuel MC-40
