Easy Crimp — presse pneumatique de sertissage
Presses pneumatiques Easy Crimp et Easy Big Crimp pour le sertissage unitaire de cosses isolées, embouts et ferrules : force de 1,8 t, sections 0,25 à 16 mm² (50 mm² en Big Crimp), matrices interchangeables, protection plexiglas conforme UNI EN 294, pédale pneumatique.
- Force 1,8 t
- 0,25–16 mm² (50 en Big)
- Matrices interchangeables
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Robots de brasage fer
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
câble

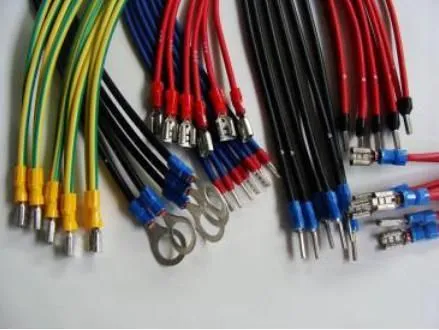

Ferrule, embout de câble électrique, cosse cylindrique à oeillet
Sertisseuse pneumatique
EASY CRIMP, presse pneumatiqueà sertir les cosses électriques
Documentation EASY CRIMP (jusqu'à 16mm² / ferrule 35mm²)
Documentation EASY BIG CRIMP (cosse jusqu'à 50mm²)
EASY CRIMP est une machine de sertissage de câble simple, portable, économique et sécurisée de sertissage de cosses en unitaire.
La machine est équipée d'une protection en plexiglas (selon la législation UNI EN 294), qui assure la distance de sécurité lors de l'utilisation.
L'appareil est fourni avec une pédale pneumatique.
Un réglage permet de régler la force de sertissage.
La matrice de sertissage peut facilement être échangée.
Machine à bas prix robuste et fiable.
EASY CRIMP permet le sertissage d'embouts unitaires et cosses isolées avec différentes formes de sertissage pour une section de fil de 0,25 à 16 mm²
Force : 1,8 Tonnes
Section de sertissage : 0.25 - 16mm2
Dimensions : 275 x 128 x 145 mm
Air comprimé : de 5 à 8 bars

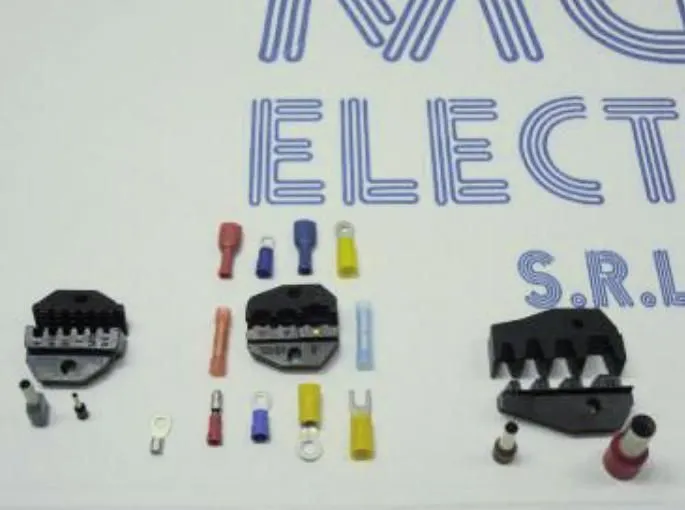

Liste non exhaustive des mâchoires
Cliquez sur les images pour avoir le détail de la mâchoire et des cosses
FERRULES - EMBOUTS DE CâBLE
Mâchoire EC-CD100
Embout de câble
0,5 / 0,75 / 1 /1,5 / 2,5 / 4 mm²
Mâchoire EC-CD240
Embout de câble
2 X (0,5 / 0,75 / 1 / 1,5/ 2,5 / 4 / 6 mm²)
Mâchoire EC-CD250
Embout de câble
4 - 16 mm²
AWG 10 - 5
Mâchoire EC-CD340
Embout de câble, double fil
0,75 - 1 - 1,5 - 2,5 - 4 - 6 - 10 mm²
AWG 17 - 7
Mâchoire EC-CD370
Embout de câble
10 / 16 / 25 / 35 mm²
AWG 7 - 2
Mâchoire EC-CD500
Embout de câble
10 / 16 / 25 / 35 mm²
COSSES ISOLéES
Mâchoire EC-CD110
Cosse isolée
0,5-1,5 / 1,5-2,5 / 4-6 mm²
Mâchoire EC-CD180
Cosse isolée, embout de câble
0,25 - 2,5 mm²
Mâchoire EC-CD200
Cosse isolée, embout de câble
6 - 10 - 16 - 25 mm²
COSSE TUBULAIRE ROULéE BRASSéE
Mâchoire EC-CD150
Cosses tubulaires MC4 ...
0,3 - 16 mm²
Mâchoire EC-CD160
Cosses tubulaires
1,5 / 2,5 / 4 - 6 mm²
Mâchoire EC-CD210
Cosses tubulaires
0,5 - 1 / 1,5 - 2,5
4 - 6 / 8 - 10 mm²
COAXIAL
Mâchoire EC-CD310
Coaxial
1,72 / 2,6 / 5,4 / 6,5 / 8.1 mm²
Mâchoire EC-CD320
Coaxial
1,72 / 5,4 / 6,5 mm²
Mâchoire EC-CD260
Sertissage hexagonal à 6 empreintes - Coaxial
1 / 1,72 / 2 / 3,25 / 5,4 / 6,5 mm²
Mâchoire EC-CD270
Coaxial
1,72 / 5,4 / 6,5 mm²
COSSE à FÛT OUVERT et/ou COUDéE
Mâchoire EC-CD140
Cosse â fût ouvert pré-roulée
1,5 / 2,5 / 4 - 6 mm²
Mâchoire EC-CD220
Cosse à fût ouvert pré-roulée
1,5 / 2,5 / 4 - 6 mm²
AWG 15 -10
Mâchoire EC-CD230
Cosse isolée coudée
1,25 - 2,5 mm²
Mâchoire EC-CD330
Cosse coudée
0,5- 6 mm²
Mâchoire EC-CD410
Cosse coudée
