Easy Coax — dénudage de précision multi-couches

coaxial multi layer

Dénuder, dégainer tout type de câble coaxial multi-layers, multi-couches

GAMME DE MACHINES DE DéNUDAGE DE CâBLE COAXIAL MULTI-LAYER

Documentation EASY COAX

Les machines de la gamme EASY COAX réalisent du dégainage d'isolants multi couches.

Les machines sont entièrement programmables avec la possibilité de travailler avec jusqu'à 9 couches d'isolant.

Traitement de câbles coaxiaux, câbles triaxiaux, multi-conducteurs et mono-cœur à partir du diamètre de 0,38mm et jusqu'à 25 mm de diamètre (45 mm sur demande) et de longueur de dénudage jusqu'à 200 mm.

La capacité d'enregistrement des programmes et l'interface intuitive font des EASY COAX des machines flexibles, idéales tant pour de faibles volumes de travail (avec un changement rapide d'applications) que pour de grandes productions.

La possibilité de contrôler les paramètres tels que la vitesse, la rotation, les temps d'attente, l'enlèvement ou la séparation de l'isolant permettent à EASY COAX de travailler un large panel de câbles en effectuant différents types de traitement par câble.

Applications : câble coaxial, câble triaxial, câble multi-cœur unipolaire, connecteur BNC, RF cable, RG58/59/62, Belden

1855a coax, Hitachi 40322-1-000-S-01000 ...

CARACTéRISTIQUES TECHNIQUES : EasyCoax1 EasyCoax3 EasyCoax5

Longueur de dégainage 48 mm max 90 mm max 200 mm max

Diamètre du câble 1,15 - 7,0 mm 1,0 - 18,5 mm 3,0 - 25 mm

Nombre de couches maximales 9 9 9

Tolérance de coupe 0,01 mm 0,01 mm 0,01 mm

Nombre de lames 4 4 4

Matériau des lames Tungstène Tungstène Tungstène

Capacité maxi 700 pcs / heure 400 pcs / heure 300 pcs / heure

Dimensions 600 x 185 x 280 mm 600 x 185 x 280 mm 900 x 220 x 400 mm

Poids 26kg 38kg 45 kg

Alimentation 230V / 240W 230V 230V / 630W

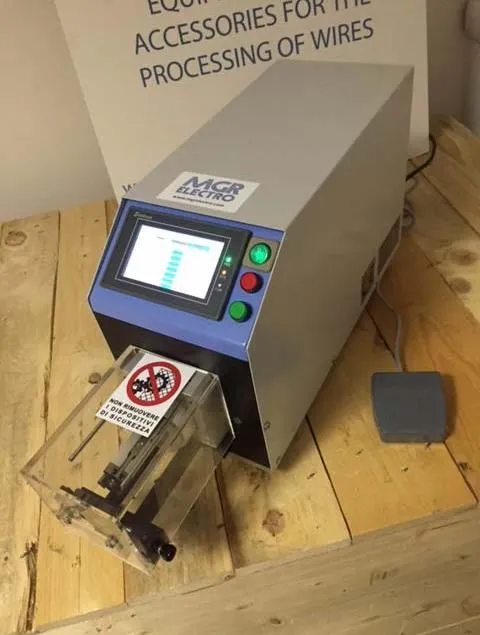

EasyCoax 1

Easy Coax 1

Easy Coax 3

Instructions pour le replacement des lames

Documentation

• Brochure-Easy-Coax.pdf
