Errebi SP101 — machine de coupe fil, câble et tube

et tube

Machine de coupe automatique pour fil et câble

ERREBI SP101 / SPTT

Documentation SP101

Sa polyvalence, ses caractéristiques techniques et fonctionnelles et ses performances en font une véritable innovation.

Il peut être utilisé pour couper une large gamme de matériaux, pour lesquels le fabricant est disponible pour effectuer des coupes d'essai, afin de vérifier la fonctionnalité de la machine.

Le fonctionnement automatique de la machine est contrôlé par un microprocesseur qui garantit la récupération du cycle de travail en cas de panne de courant ou de mauvais fonctionnement du matériel, maintenant ainsi la mémoire résiduelle sans l'aide d'une batterie de secours.

Le clavier permet de régler et de modifier le temps de coupe ainsi que la vitesse du moteur, afin de maximiser la productivité et la qualité du produit.

Les paramètres de longueur et de quantité peuvent être réglés respectivement de 0,1 à 9999 cm (100 m) et de 1 à 9999 pièces (ou réglés sur illimité en utilisant "0" pour le nombre de pièces).

La machine est équipée de dispositifs de sécurité et de prévention des accidents conformément à la réglementation en vigueur.

Domaines d'activités

• Assemblage de câbles pour moyennes et grosses séries de production

• Industrie équipement

La MACHINE DE COUPE STANDARD SP101 est équipée d'une lame en acier trempé, d'une coupe guillotine et d'une ouverture de coupe de 50 x

20 mm.

La MACHINE DE COUPE SPTT pour la coupe de tube est équipée d'une lame en V en acier trempé, pour une coupe jusqu'au Ø17mm.

La remarquable force de coupe permet d'usiner une large gamme de matériaux, y compris :

• Câble monoconducteur de 0,1 à 25 mm2

• Câble multiconducteur jusqu'à 5 x 2,5 mm2

• Câbles plats de différentes tailles

• Tubes, gaines Vipla, enveloppes thermorétractables et autres matériaux ou fils

Grâce à un simple ajustement de la tourelle de guidage d'entrée, tous les matériaux ci-dessus peuvent être coupés sans aucune substitution de composants, assurant ainsi un fonctionnement plus rapide et plus pratique.

Le KIT LAME STANDARD peut également être échangé avec le KIT LAME WIDIA ou le KIT LAME V à tout moment. précision de la longueur de coupe dépend de la fa&ccdeil;on dont le matériau est inséré dans la machine.

Lorsqu'une coupe de haute précision est nécessaire, nous recommandons d'utiliser la machine en combinaison avec l'un de nos dérouleurs.

CARACTéRISTIQUES TECHNIQUES

• Fonctionnement automatique commandé par microprocesseur

• Mémorisation des réglages même lorsque la machine est éteinte

• Réglage de la longueur de 0,1 à 9999 cm (100 mètres)

• Réglage du nombre de pièces de 1 à 9999 pièces, ou illimité

• Alimentation 220 V 50-60 Hz

• Alimentation pneumatique de 2 à 6 bar

• Consommation d'air 0,32 l/coupe (4 bar)

• Vitesse d'avance maximale 1900 m/h

• Productivité maximale lors de la découpe de pièces de 10 mm - 12000 pièces/heure

• 12 mois de garantie

• Poids 18,5 kg

• Dimensions hors tout (LxHxP) 45x40x27cm

La machine SP101 peut être délivrée en 5 versions

• SP101 : STANDARD LAME PLATE AVEC OUVERTURE DE 50 mm

• SP101W : LAME PLATE WIDIA AVEC OUVERTURE DE 50 mm

• SP101LL : LAME PLATE LARGE AVEC OUVERTURE DE 85 mm

• SP101V : LAMES EN V - COUPE CABLE

• SP101TT : LAMES EN V - COUPE TUBE

Sue le modèle SP101TT, ce type de lames permet de couper des tubes rigides ou semi-rigides :

Tube Rilsan

Tube PVC avec diamètre de 17 mm maximum

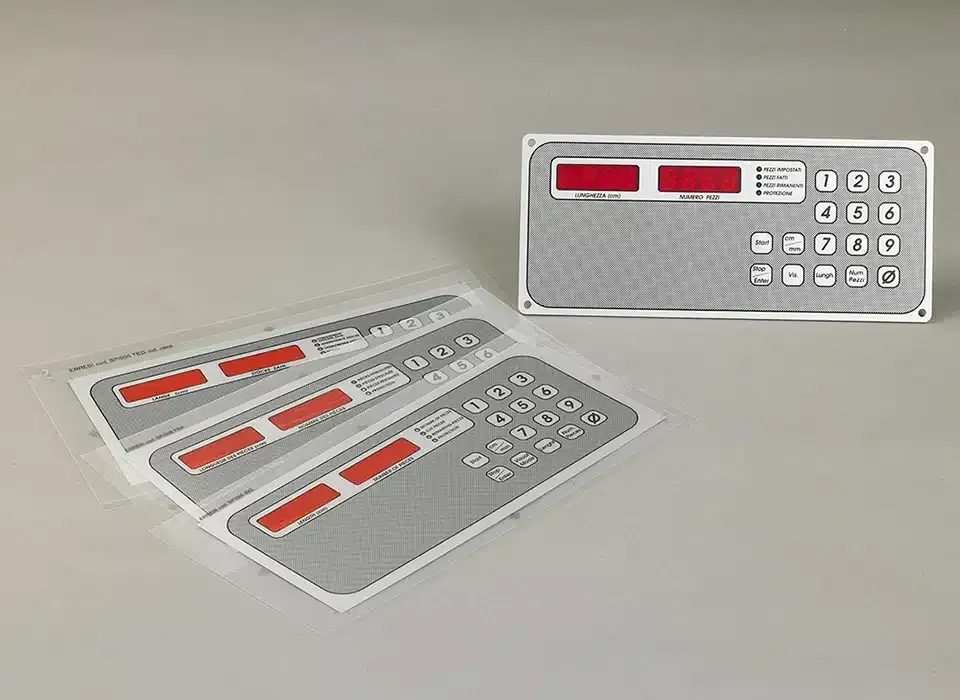

CLAVIERS DE COMMANDE

Les claviers de commande sont disponibles dans les langues

ITALIEN Code produit : 1010042-IT

ANGLAIS Code produit : 1010042-EN

FRANçAIS Code produit : 1010042-FR

ESPAGNOL Code produit : 1010042-ES

ALLEMAND Code produit : 1010042-DE

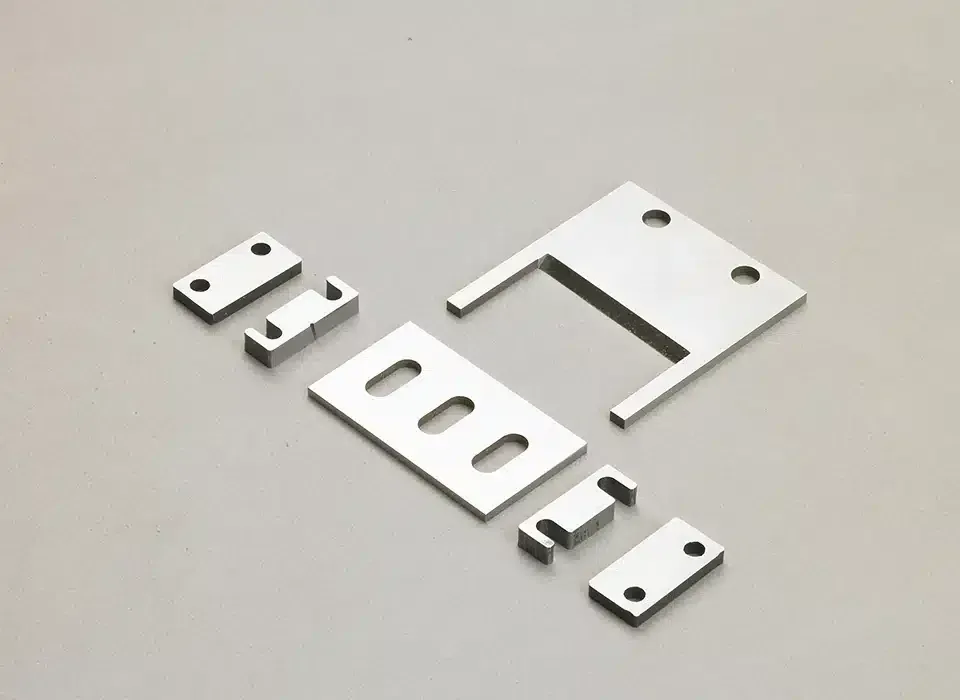

KIT LAME STANDARD

Ouverture de coupe 50x20mm

Matériau acier trempé

Le kit comprend la lame supérieure, la lame inférieure, les cales d’épaisseur et les glissières. L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Code produit : 1010033

KIT LAME WIDIA

Ouverture de coupe 50x20mm

Matériau acier trempé avec plaquette de carbure widia

Le kit comprend la lame supérieure, la lame inférieure, les cales d’épaisseur et les glissières.

L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Code produit : 1010035

KIT LAME LARGE

Ouverture de coupe 85x20mm

Matériau acier trempé

Le kit comprend la lame supérieure, la lame inférieure, les cales d’épaisseur et les glissières.

L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Code produit : 1010030

KIT LAME EN V

Ouverture de coupe : largeur max 50mm, hauteur max 20mm

Matériau acier trempé

Le kit comprend la lame supérieure, la lame inférieure, les cales d’épaisseur et les glissières. L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Code produit : 1010029

KIT LAME COUPE-PAPIER

Ouverture de coupe : 2×150 mm

Matériau : acier trempé

Le kit comprend la lame supérieure, la lame inférieure.

L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Cod.produit: 1010031

LAME COUPE TUBE seulement la lame de coupe

Code produit : 1010028

KIT LAME COUPE TUBE

Ouverture de coupe : diamètre max 17 mm

Matériau : acier

Le kit comprend la lame supérieure, la lame inférieure, les cales d’épaisseur et les glissières. L’ensemble du kit doit être remplacé dans son intégralité, et non pas des parties individuelles de celui-ci.

Code produit : 1010027

KIT ROULEAUX D'ENTRéE

Kit composé de quatre rouleaux en nylon Ø15 mm.

Code produit : 1010022

Kit composé de quatre rouleaux en nylon Ø15mm et de feuilles.

Code produit : 1010021

KIT ROULEAUX COUPE-TUBE

Kit composé d’un rouleau de traction en VULKOLLAN vert et d’un rouleau de traction supérieur profilés.

Code produit : 1010076

ROULEAU SUPéRIEUR ENCODEUR

Rouleau en nylon Ø40 mm, longueur 40 mm

Code produit : 1010056

ROULEAU DE TRACTION SUPéRIEUR

Rouleau en nylon Ø40 mm, longueur 50 mm

Code produit : 1010057

ROULEAU DE TRACTION VULKOLLAN VERT

Rouleau avec le noyau en métal couvert de VULKOLLAN vert, Ø40 mm

Code produit : 10100455

ROULEAU DE TRACTION VULKOLLAN ROUGE

Rouleau avec le noyau en métal couvert de VULKOLLAN rouge, Ø40 mm

Code produit : 1010069

ROULEAU DE TRACTION CANNELé

Rouleau en acier trempé avec surface cannelée, Ø40 mm

Conçu pour ceux qui ont besoin de plus de puissance de traction du matériau que celle du rouleau en VULKOLLAN

Code produit : 1010054

ROULEAU DE TRACTION GALVANISé

Rouleau en acier oxydé, Ø40 mm

Conçu pour ceux qui ont besoin de plus de puissance de traction du matériau

Code produit : 1010070

GROUPE FR

Réducteur de pression d’entrée de l’air.

Il est fourni sans raccords ni manomèêtre.

Code produit : 1010075

GROUPE FR + L

Réducteur de pression d’entrée de l’air avec zone de filtrage et de lubrification.

Il est fourni sans raccords ni manomèêtre.

Code produit : 1010016

MANOMèTRE

Indicateur de pression d’air jusqu’à 12 bar.

Code produit : 1010039

KIT SOUFFLAGE D’AIR

Il est appliqué à la segmenteuse pour faciliter la sortie du tuyau de vidange du matériau coupé, lorsque cela s’avère être compliqué, comme dans le cas de très petits morceaux.

Code produit : 1010037
