Apollo Seiko SSA, SSB, ZSB & LFD — dérouleurs de fil d'étain
Dérouleurs automatiques de fil d'étain Apollo Seiko SSA, SSB, ZSB et LFD pour machines spéciales : servomoteur intégré, avance/recul pilotables par automate, vitesse au potentiomètre, détection d'avance réelle et de fin de bobine.
- Servomoteur intégré
- E/S pour automate
- Détection fin de bobine
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Apollo Seiko
- Famille
- Robots de brasage fer
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Unités dérouleur de fil SSA pour intégration dans machine spéciale
Le module SSA est un dérouleur automatique de soudure avec des E/S externes pour la commande et le contrôle de l'avance de la soudure. Grâce à son servomoteur intégré, le fil peut être avancé ou reculé manuellement, ou être contrôlée par un automate externe.
La vitesse d'avance est réglable via un potentiomèêtre. Les détections d'avance réelle du fil et de fin de bobine sont des caractéristiques standard.

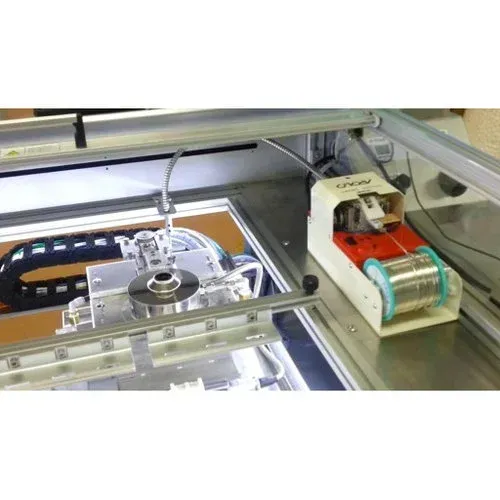

Le système SSA est conçu pour une utilisation dans des environnements automatisés tels que le remplissage automatique de pots de soudure, l'alimentation en fil d'étain pour la réalisation de joints de soudure, et les applications de brasage par induction, micro-flamme, etc.
Si l'appareil est utilisé pour contrôler le niveau de surface du liquide de soudure, il maintient automatiquement le niveau constant.

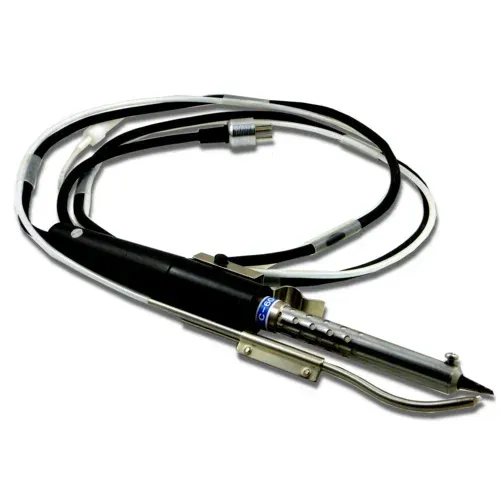

Unités dérouleur de fil SSB pour montage sur fer manuel
Cette unité augmentera l'efficacité du travail de soudure manuelle : "Manipuler le manche du fer" et "fournir l'étain" sont deux actions qui pourront être réalisées d'une main. La longueur du fil de soudure est contrôlée avec un timer qui fournit une quantité constante.
Les unités de fer peuvent être de type à stylo ou pistolet que vous pouvez sélectionner en fonction de l'application.
Le SSA et le SSB peuvent accepter des diamètres de fil d'étain de 0,4 mm à 2,0 mm.
Spécifications techniques :

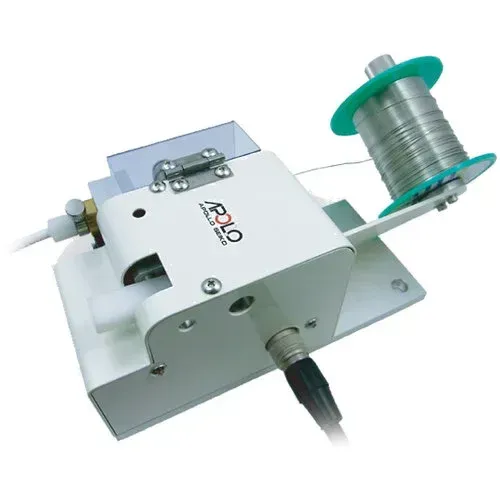

Unités dérouleur de fil LFD et ZSB pour montage dans robot à panne
Ces modules sont des dérouleurs automatiques de fil de soudure qui se montent en complément des têtes fer Apollo Seiko ou sur tout modèle de robot de brasage Apollo Seiko.
Ils peuvent accepter des diamètres de fil d'étain de 0,4 mm à 1,6 mm.
Ces unités utilisent un ensemble de roues crantées pour faire avancer le fil.

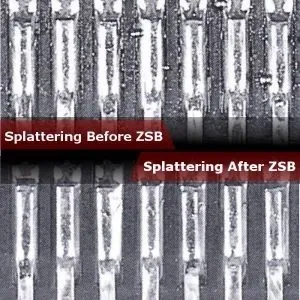

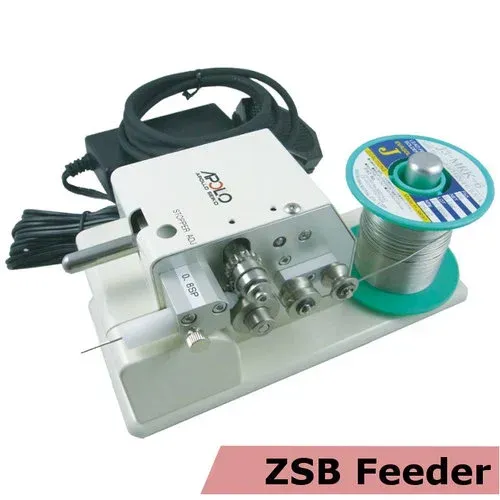

Les modules d'avance ZSB (Zero Solder Ball) est une option qui minimise les éclaboussures de flux en pré-perçant le fil d'étain.
Cette option est intérresante à partir d'un diamètre de fil de 0.5mm
Spécifications techniques :
Photos :
Caractéristiques techniques
Caractéristiques techniques
Données techniques et configurations disponibles.
| Type | SSA & SSB Feeder |
|---|---|
| Alimentation | AC 220 V 50/60Hz |
| Moteur d'avance | DC 5 Watt |
| Diamètre du fil | 0.4 à 2.0mm |
| Type d'avance | Contrôle externe (impulsion/continu) |
| Vitesse d'avance | 10 à 30 mm/sec |
| Vitesse de recul | Contrôle externe : 30 mm/sec |
| Capteurs | Bourrage / Fin de bobine |
| Commande externe | Disponible sur SSA |
| Poids | Approx. 2kg |
| Accessoires inclus | SSA : connecteur E/S |
| Option | Tube guide fil de sortie |
| Type | LFD & ZSB Feeder |
|---|---|
| Diamètre du fil | 0.4 à 1.6mm (option 0.3mm) |
| Vitesse d'avance / recul | 0.1 à 50 mm/sec |
| Capteurs | Bourrage / Fin de bobine |
| Poids | 1.3kg |
