Brasage par robot collaboratif — cellule cobot Apollo Seiko
Cellule de brasage sur robot collaboratif intégrée par Orion : le fer Apollo Seiko monté sur cobot garantit la reproductibilité des points, limite les défauts liés au geste manuel et reste simple à programmer et à redéployer.
- Cobot + Apollo Seiko
- Reproductibilité garantie
- Intégration Orion
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Apollo Seiko
- Famille
- Robots de brasage fer
- Parcours
- Brasage & refusion →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
BRASAGE PAR ROBOT COLLABORATIF

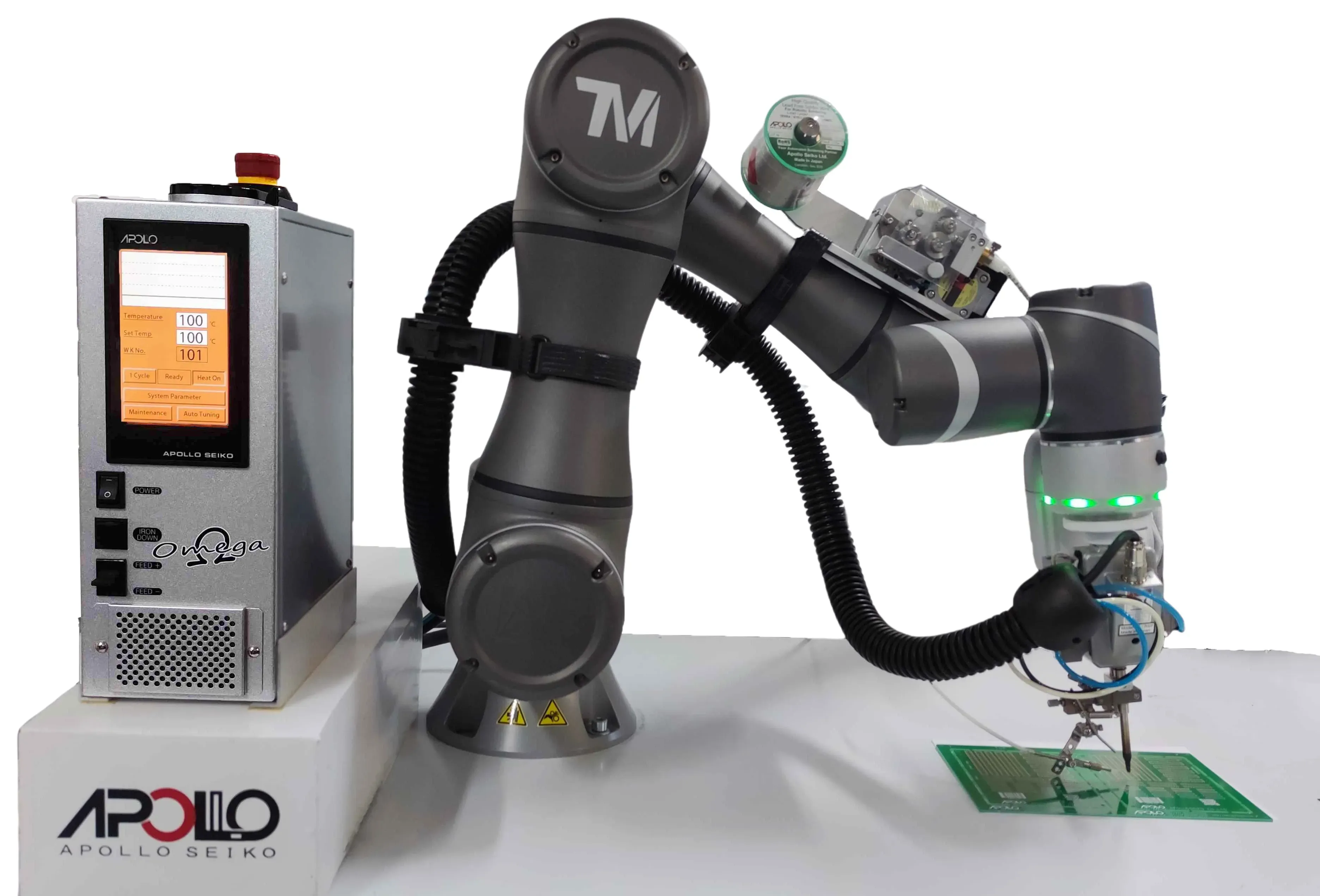

Orion Industry vous propose une nouvelle solution de brasage automatique avec l'intégration du brasage au fer sur un robot collaboratif.
Ce moyen de brasage est une solution complète basée sur les Cobots ainsi que sur les systèmes de brasage Apollo Seiko.
Cela permettra garantir une reproductibilité et de limiter les défauts liés au brasage manuel qui sont dépendants des opérateurs.
Le cobot peut effectuer de nombreuses tâches, telles que la brasage de pièces avec précision, améliorant ainsi la qualité et la productivité dans les environnements industriels modernes.
Intelligence dans la configuration d'usine
Grâce à des caractéristiques innovantes telles qu'un système de vision avec intelligence artificielle intégré, une programmation simple et des mécanismes d'arrêt automatique qui s'activent en cas de collision avec un autre objet, les applications cobots peuvent vous aider à augmenter votre productivité et à devenir plus compétitif.
ROBOT COLLABORATIF - Pour intégration
Ce robot possède une grande vitesse de déplacement axiale et est idéal pour les applications en ligne conçues pour une automatisation complète
Configuration plus rapide grâce à la vision intégrée
La caméra intégrée détecte les objets situés dans un large champ de vision, et la fonction d'éclairage pour l'amélioration d'image assure la reconnaissance des objets dans presque toutes les conditions.
La caméra permet de recentrer les points avant d'effectuer les brasage.
Elle permet aussi de réaliser un contrôle automatisé.
Le robot est proposé en version avec portée de 700 ou 900 mm / charge 6kg
L'unité de brasage est basée l'OMEGA 300W avec l'unité fer RSP et le dérouleur de fil LFD ou ZSB.
Spécifications techniques :
Cobot TM5
<th colspan="2">
Type
</th>
<th>
TM5-700
</th>
<th>
TM5-900
</th>
</tr>
<tr>
<td colspan="2">
Poids du robot
</td>
<td>
22,1 kg
<br>
</td>
<td>
22,6 kg
</td>
</tr>
<tr>
<td colspan="2">
Charge utile Max
<br>
</td>
<td>
6 kg
</td>
<td>
4 kg
</td>
</tr>
<tr>
<td colspan="2">
Portée
<br>
</td>
<td>
700
</td>
<td>
900
</td>
</tr>
<tr>
<td colspan="2">
Vitesse typique (m/s)
<br>
</td>
<td>
1,1
</td>
<td>
1,4
</td>
</tr>
<tr>
<td rowspan="4">
Plages d'articulation
</td>
<td>
J1
</td>
<td colspan="2">
±270°
</td>
</tr>
<tr>
<td>
J2, J4, J5
</td>
<td colspan="2">
±180°
</td>
</tr>
<tr>
<td>
J3
</td>
<td colspan="2">
±155°
</td>
</tr>
<tr>
<td>
J6
</td>
<td colspan="2">
±270°
</td>
</tr>
<tr>
<td rowspan="4">
Vitesses d'articulation
</td>
<td>
J1, J2
</td>
<td colspan="2">
±180°/s
</td>
</tr>
<tr>
<td>
J3
</td>
<td colspan="2">
±180°/s
</td>
</tr>
<tr>
<td>
J4, J5
</td>
<td colspan="2">
±225°/s
</td>
</tr>
<tr>
<td>
J6
</td>
<td colspan="2">
±225°/s
</td>
</tr>
<tr>
<td colspan="2">
Alimentation
<br>
</td>
<td colspan="2">
AC240V (monophasé)
<br>
</td>
</tr>
<tr>
<td colspan="2">
Consommation
<br>
</td>
<td colspan="2">
1400W
<br>
</td>
</tr>
</tbody></div>
Caractéristiques techniques
Caractéristiques techniques
Données techniques et configurations disponibles.
| Modèlele | BRASAGE OMEGA |
|---|---|
| Type de brasage | Fer à souder automatique |
| Contrôle | Contrôle indépendant 2 axes via contrôleur |
| Course (X, Y, Z) | 150 × 150 × 100mm |
| Répétabilité | ±0.02mm |
| Nombre de têtes | 1 |
| Dimensions | 500 × 500 × 750mm |
| Poids | 50kg |
| Option | Dispositif d'étain automatique |
