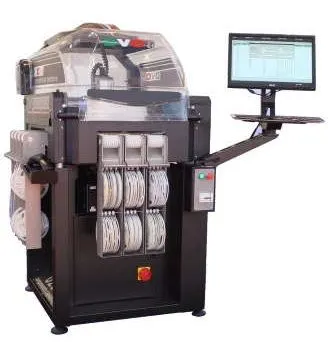

Machine de placement CMS TWS Quadra DVC evo double têtes

La machine Quadra DVCevo (Dynamic Video Centering) répond aux critères actuels de productivité, de flexibilité et de compétitivité.

Elle permet de placer avec une grande précision tous les types de composants actuellement câblés sur des cartes CMS de petites et moyennes séries.

QUADRA DVC evo "Full vision"

ROBOT CMS POUR PRODUCTION DE CARTES VARIéES DE PETITES ET MOYENNES

SéRIES

FLEXIBILTé / ADAPTABILITé

GESTION DES COMPOSANTS EXOTIQUES ET DE TOUT MODèLE DE LED CMS

RéALISATION DE BUSES DE PRéHENSION SUR MESURE

MONTAGE DE CHIPS 0201

FEEDER POUR LED TRADITIONELLE TRAVERSANTE

PLATEAU à ASPIRATION POUR FORMAT SOUPLE

TECHNOLOGIE DE MOTEURS BRUSHLESS

Spécifications :

• Deux têtes de placement simultanées

• Vitesse de placement maxi : 3300

• Recentrage par 2 caméras DVC "Dynamics Video Centering"

• Recentrage par une caméra externe pour les gros composants jusqu'à 40 x 40 mm

• Système d'exploitation "Linux"

• Placement jusqu'au Chip 0201

• Circuit intégrés SOIC, SSOIC, TQFP au pas fin

0,4mm (jusqu'à 12x12mm) et 0,5 mm au delà, BGA, micro

BGA au pas de 0.6mm, QFN, PLCC jusqu'à 40mm

• Melf, mini melf, condensateurs électrolytiques (H13.5mm maxi), sot, mini sot, composants exotiques

• Lampes LED traversantes 3, 4 et 5 mm, rondes ou ovales (vitesse 1800 LED/Heure)

• Résolution machine +/-0,01mm en XY et 0,08º en rotation

• Répétabilité +/-0,04mm en XY et 0,16º en rotation

• Précision globale +/-0,1mm en XY et 0,16º en rotation

• Feeders intelligents

• Installation jusqu'à 120 bobines CMS de 8mm sur les 4 cotés de la machine

• Circuits intégrés en barrettes (stick)

• Circuits intégrés en plateau alvéolé JEDEC

• Dosage pour dépose de colle - système pneumatique ou volumétrique par valve rotative à vis sans fin

• Dimension maximum de carte : 440 x 360mm ou jusqu'à 550 x 420mm avec moins de feeders

• Alimentations : 220V -- Air comprimé 60 litres/minute

Reference commande :

• Machine : UX0PPDVCE

• Rack feeder bandes :

KAPPLC5080

• Rack feeder barrettes :

KAPPLC8080

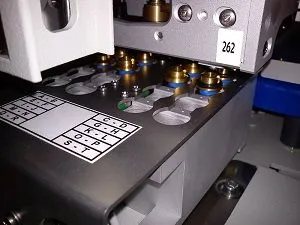

Chargeur de pipettes de préhension jusqu'à 20 emplacements

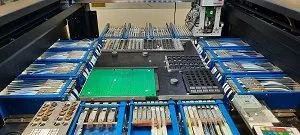

Configuration jusqu'à 120 bandes de 8 mm ou un panachage en 12, 16, 24 mm plateaux Jedec ou custom, support morceaux de bande

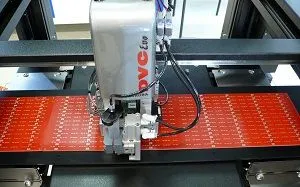

Convoyeur pour le câblage pour PCB de LED de grand format

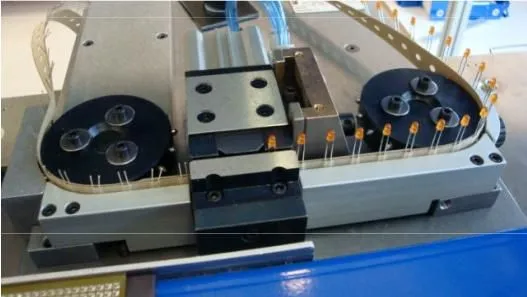

Feeder avec coupe de LED traditionnelles de 3, 4 et 5 mm
