Precitec Elite V900018C — table de report CMS

Montage assistée à bras manipulateur pour placement CMS sur cartes prototypes

Robots d'aide au placement et accessoires de câblage pour cartes CMS

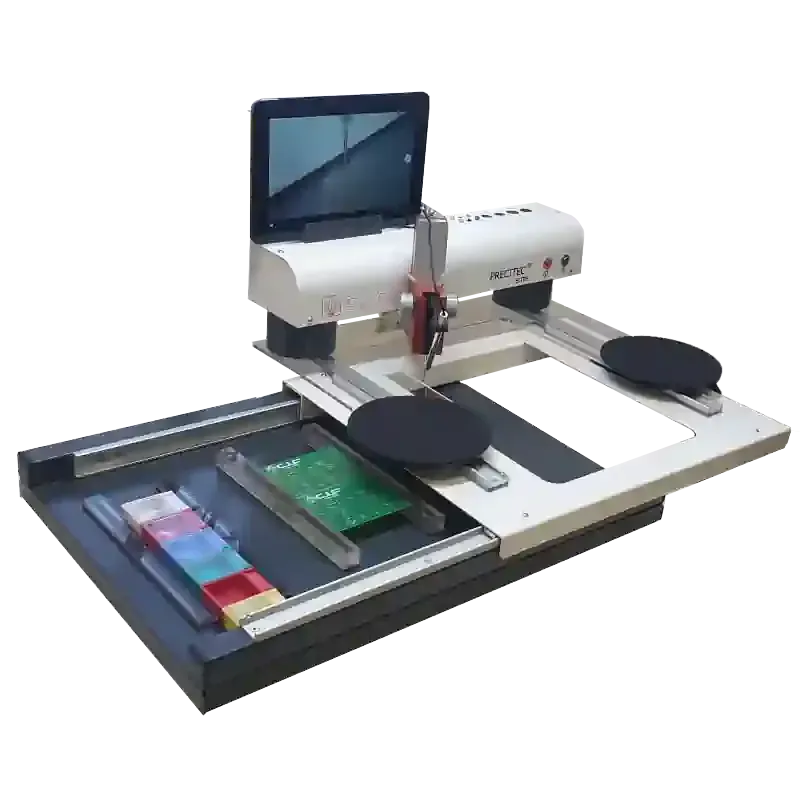

Table de placement professionnelle Precitec Elite

La table PRECITEC Elite est une station de placement pour CMS qui se caractérise par une ergonomie et des fonctionnalités exceptionnelles.

L'originalité de la station PRECITEC Elite est d'avoir une tête de préhension ne se déplaçant que sur l'axe Z ; Le mouvement

X et Y est lui assuré par le déplacement du portique. Ce dispositif spécifique assure une plus grande robustesse et fiabilité de l'ensemble.

Il permet également d'optimiser au maximum la surface utile de travail donnant à la PRECITEC Elite la place de N° 1 sur le marché.

Caractéristiques et avantages

Compacte mais avec une surface de travail utile très importante : 300 x

500 mm

Conçue pour les droitiers et les gauchers sans modifications de configuration

Double support bras pour une meilleure position de travail garantissant un confort optimal à l'opérateur

Tête de préhension sensible avec rotation des composants sur

360°

Support seringue 10 cc intégré de série pour connexion tout type de doseur

Option caméra couleur type crayon ; connexion USB pour raccord sur PC sous Windows ou tablette tactile

Pompe à vide intégrée dans le portique

Eclairage de la zone de travail par leds, embarqué sur la tête de préhension

Maintien de la carte par des barrettes à base magnétique

Livrée complète avec jeu d'accessoires : 12 boîtes à clapets type B3, jeu d'aiguilles, jeu de ventouses, 1 jeu de barrettes support circuit.

Caractéristiques techniques

Format utile de la carte : 300 x 500 mm

Précision de placement : 0402 au QFP avec précision de 0,65 mm.

0201 avec option pédale de commande au pied

Support seringue 10cc : Inclus de série

Cadence : Jusqu'à 900 composants / heure

Température de travail : De 15 à 40° C

Niveau sonore : inf. 70 dB(A)

Dimensions ext. L x l x H : 600 x 500 x 300 mm

Poids : 15.5 Kg

Raccordement électrique : 230 V- 50/60 Hz

Référence commande

Ref.: V900018C

Options

Caméra couleur type crayon (Réf. : V800029)

Feeder pour sections bandes de bobines 3 x 8 - 1x12 & 1 x 16 mm - E553 - 1

(Réf : V700375)

Ecran tablette tactile Windows (Réf : V800055)

Support pour tablette tactile Windows (Réf V700024)

Ecran tablette tactile Windows Surface + support (V800116)

Pédale de commande au pied (V500199)

Connexion USB pour PC Windows 7/8/10 ou tablette
