TWS SR-2700 — semi-automatic stencil printer
Sérigraphieuse semi-automatique TWS SR-2700 (fiche en anglais) : racles doubles motorisées, dégagement carte/pochoir motorisé, deux caméras couleur d'alignement, écran tactile — impression 400 × 400 mm, cadres jusqu'à 675 × 585 mm.
- Impression 400 × 400 mm
- 2 caméras couleur
- Écran tactile
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Sérigraphie & dépose de pâte
- Parcours
- Préparation & sérigraphie →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
TWS - SR2700
Solder paste printing machine for small and medium series manufacturing. Click here Brochure SR-2700

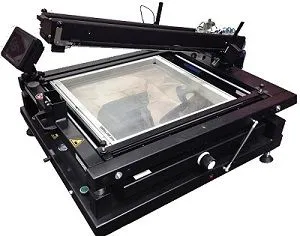

TWS SR-2700
Solder cream screen printing for fine pitch cards.
The card is held mechanically or by suction.
The medium has a head with two independent doctor blades.
Specifications:
Specifications :
Motorized movement of the squeegees
Motorized PCB / stencil clearance
PCB / Stencil
- Two color cameras for alignment
Programming by touch screen
Maximum printing area 400 x 400 mm
Maximum frame size 675 x 585 mm
Compressed air 6 bar / 30 liters / min
Compressed air flow 30 liters / min
Power 150 watt
Dimension 880 x 900 x 500 mm
Weight 80kg
Ordering reference :
- USR2700

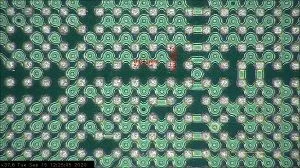

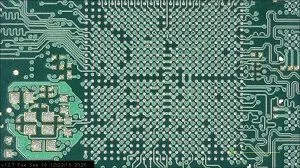

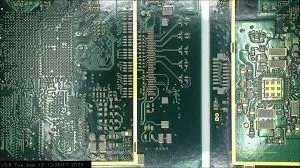

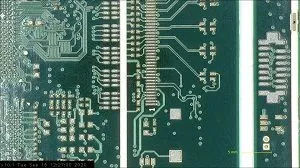

Examples of BGA and fine-pitch printings (click to enlarge images)
TWS SR-2720 special LED
Dedicated model for large board formats
Recommended for LED panels
Surface printing max. 850 x 420 mm
Dimension maximum of stencils 960 x 580 mm
Ordering reference :
- USR2720
