TWS SR-2000 — manual stencil printer
Sérigraphieuse manuelle TWS SR-2000 (fiche en anglais) : impression précise et économique jusqu'au pas de 0,8 mm, cartes fixées par pions de centrage, impression double face — le tendeur d'écran accepte tout pochoir jusqu'à 400 × 500 mm, changé en 2 minutes.
- Pas fin 0,8 mm
- Pochoir changé en 2 min
- Double face
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Sérigraphie & dépose de pâte
- Parcours
- Préparation & sérigraphie →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
TWS - SR2000
Manual machine SR-2000
Manual squeegee.
Allows precise and low cost printing.
This model allows to print PCBs equipped with components having a minimum pin pitch of 0.8 mm.
The boards are fixed by centering pins which are positioned on a plastic Forex type tray (center photo) or on guide rails (right photo).
Double-sided printing.
Screen tensioning device
You only need 2 minutes to change and tension a new stencil quickly and easily.
The frame accepts any size of stencil thanks to a system of pinching the 2 top and bottom edges.
The maximum stencil size is 400 x 500 mm.
The stencil tension is done by 2 wheels.
The screen printing screens can also be mounted on canvas frames type TWS-030.
Order reference
USR2000 (machine SR2000)
H3S2000129 (forex plate 535 x 460 x 10 mm)
CADRE_TOIL (mesh frame)
Board support by rails and magnetic pins
Board support by Forex tray
Attachment of the frame
Tensioning frame CH-ES4050

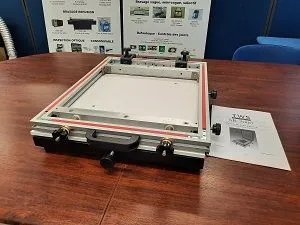

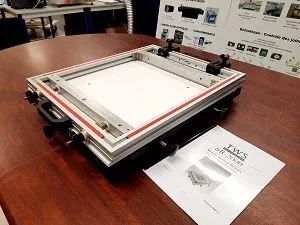

SR2000 with tensioning frame CH-ES4050
SR2000 with pneumatic tensioning frame 23" x 23"
V260T
