TWS RT-04 — profileur de température 4 canaux
Profileur TWS RT-04 : enregistreur de température 4 canaux (thermocouples K) pour mettre au point et garantir vos profils de refusion et de vague — 54 minutes d'enregistrement, échantillonnage dès 200 ms, résolution 0,02 °C, bibliothèques de machines et d'alliages, export PC.
- 4 canaux type K
- Échantillonnage 200 ms
- Bibliothèques incluses
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Équipements de ligne CMS
- Parcours
- Placement CMS →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
TWS RT-04 ENREGISTREUR DE TEMPÉRATURE À 4 CANAUX
Caractéristiques techniques
Caractéristiques techniques
Données techniques et configurations disponibles.

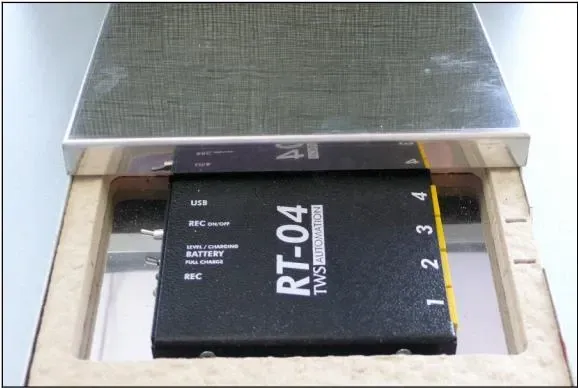

Le système profileur TWS RT-04 vous permet d'enregistreur la température sur vos cartes dans un four de refusion, une vague.
L'appareil est simple à utiliser et permet d'enregistrer les graphes des températures et les gradients thermiques. Son utilisation est importante pour mettre au point les profils de brasage et pour les garantir dans le temps.
L'appareil permet d'enregistrer jusqu'à 54 minutes.
Il est équipé de 4 canaux pour des thermocouples de type K.
Les données enregistrées peuvent être ensuite copiées pour traitement sur un PC Windows XP / VISTA / 7/ 10.
Inclus une bibliothèques de machines (fours / vagues) et une bibliothèques d'alliages et crèmes à braser
Fourniture de 2 jeux de 4 câbles thermocouples de 0,5 et 3 mètres, boîtier de protection thermique.
Références commande
URT04
| Spécifications : | |
|---|---|
| Entrées : | 4 canaux avec thermocouples; |
| Mémoire : | 16384 échantillons par canal. . |
| Intervalle d'échantillonnage: | 200 ms (acquisition en temps réel, choix entre 200ms, 500ms, 1s). |
| Temps d'échantillonnage : | 200 msec pour un cycle. |
| Résolution: | 0.02 ºC (acquisition) - 0.1 ºC (mémorisation) |
| Gamme de température : | 0 - 500 ºC. |
| Communication: | Liaison USB (Baud rate de 4800 à 38400) |
| Batterie : | 7.2 V (Chargeur de batteries inclus) |
| Système de relecture : | Le logiciel fonctionne avec un PC Windows |
| Dimensions appareil : | 110 x 85 x 12 mm |
| Dimensions boîtier thermique : | 190 x 145 x 25 mm |
