01 · Préparation & sérigraphie
TWS SR-2700 — sérigraphieuse semi-automatique
Sérigraphieuse semi-automatique TWS SR-2700 pour la dépose de crème à braser au pas fin : racles doubles motorisées, dégagement carte/écran motorisé, deux caméras couleur d'alignement, écran tactile — impression jusqu'à 450 × 400 mm, cadres jusqu'à 675 × 585 mm.
- Impression 450 × 400 mm
- 2 caméras d'alignement
- Racles motorisées
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Sérigraphie & dépose de pâte
- Parcours
- Préparation & sérigraphie →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Machine de dépose de crème à braser pour de la fabrication de cartes en petite et moyenne séries.
Machine semi-automatique TWS SR-2700
Sérigraphie de crème à braser pour des cartes au pas fin.
La carte est tenue mécaniquement ou par aspiration.
Le moyen possède une tête avec deux racles indépendantes.
Spécifications :
- Déplacement motorisé des racles
- Dégagement motorisé carte / écran
- Deux caméras couleurs pour l'alignement
- Programmation par écran tactile
- Surface d'impression maxi 450 x 400 mm
- Largeur des racles 250 mm (option 350, 400, 450 mm)
- Dimension maximum des cadres 675 x 585 mm
- Air comprimé 6 bar / 30 litres / min
- Débit d'air comprimé 30 litres / min
- Puissance 150 watt
- Dimension 880 x 900 x 500 mm
- Poids 80kg
Référence commande :
USR2700

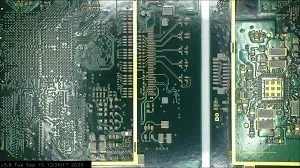

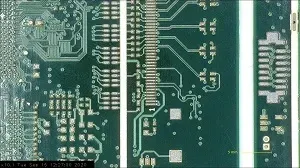

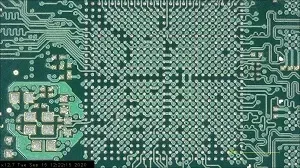

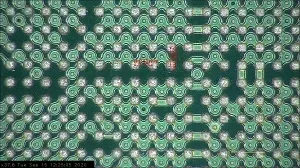

Exemples de sérigraphie de BGA et de pas fins (cliquez pour agrandir les images)
Note :
La machine doit être équipée avec un cadre de sérigraphie qui n'est pas compris dans la livraison de base.
Vous pouvez utiliser des pochoirs montés sur des cadres entoilés, ou alors utiliser des cadres tendeurs universels 23x23 pouces, voir les 2 modèles par le lien ci-dessous :
TWS SR-2720 spéciale carte LED
Modèlele dédié pour grands formats de cartes
Utilisation recommandée pour les panneaux de LED
- Surface d'impression maxi 850 x 420 mm
- Dimension maximum des stencils 960 x 580 mm
Référence commande :
USR2720
