VP-2500D — pick & place de table 2 têtes vision

PICK AND PLACE POUR PROTOTYPAGE ET PETITES SéRIES DE CARTES CMS

Robot pick and place pour prototypage de carte électronique CMS VP 2500 D

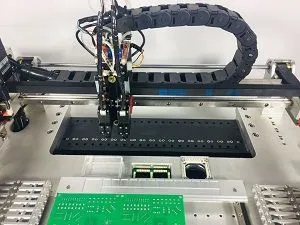

VP-2500D à 2 têtes "Full vision"

C'est une machine dédiée au prototypage et aux petites séries de cartes électroniques CMS qui peuvent avoir 46 ou 74 distributeurs bandes dans la machine de base. un changeur automatique de pipettes à 6 emplacements

La machine gère les plateaux alvéolés JEDEC ou multi-dimensions. En option, un feeder pour composants en barrettes.

Une caméra sur tête permet de réaliser l'apprentissage des points de prise et de pose ainsi que la prise des mires de carte.

Deux caméras fixes dédiées au recentrage des composants, avec le placement jusqu'au 0402, circuit intégrés de

24x24mm avec un pas de 0,65 mm

SMT VP-2500D - 2 têtes

Spécifications

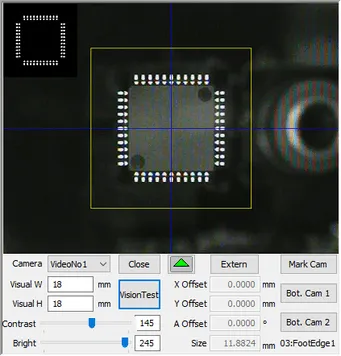

Recentrage des composants par 2 caméras 0,3MPixels

Recentrage de la carte par mires

Système d'exploitation

" Windows"

Placement jusqu'au Chip

0402

Circuits intégrés au pas de 0,65 mm

Melf, mini melf, sot, mini sot, IC jusqu'à 24x24mm

Distributeurs : inclus de base 2 ou 3 racks de push feeder de 46 ou 74 bobines CMS de 8mm

• autre configuration de push feeder en 12 ou 16 mm sur demande

• options 18 rails pour les morceaux de bandes (9x8mm, 7x12mm, 2x16mm)

• options 7 rails pour circuits intégrés en barrettes (stick)

• options plateau alvéolé multi dimensions

Dimension maximum de carte : 300 x 250mm

Système d'axes : Guides queue d'aronde / axes à vis à billes

Zone de travail : X350mm, Y350mm, Z15mm

Dimension machine : 740 x 630 x 360mm / 65kg

Alimentations : 220VAC -- Air comprimé

Centrage des composants par caméras jusqu'à un FOV de 24x24mm

Plateau pour 22 feeders individuels pneumatiques de 8, 12 ou 16mm.

3 caméras de centrage des composants, support de carte.

Pipettes type Samsung CP45 CN030

CN065-CN140-CN220-CN400

Vidéo d'exemple de montage VP2500D

Documentation

• Brochure SMT 2500 D
