02 · Placement CMS
SMT 2800 HP CL22 — pick & place 2 ou 4 têtes
Pick & place de table SMT 2800 HP CL22 à 2 ou 4 têtes « full vision » pour prototypage et petites séries : jusqu'à 73 distributeurs de bandes, plateaux JEDEC, caméra sur tête pour l'apprentissage et double caméra fixe de recentrage — chips 0201 et CI 24 × 24 mm au pas de 0,45 mm.
- 2 ou 4 têtes vision
- 73 distributeurs
- Chip 0201 · pas 0,45 mm
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Orion Industry
- Famille
- Équipements de ligne CMS
- Parcours
- Placement CMS →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
CARTES CMS
Robot pick and place pour prototypage de carte électronique CMS

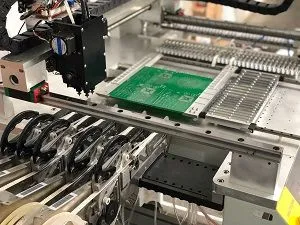

SMT 2800 HP CL22 à 2 ou 4 têtes "Full vision"
Ces deux machines sont dédiées au prototypage et aux petites séries de cartes électroniques CMS. Elle peuvent avoir jusqu'à 73 distributeurs bandes.
Ces machines gèrent les plateaux alvéolés JEDEC ou multi-dimensions, les feeders pour composants en barrettes.
Une caméra sur tête permet de réaliser l'apprentissage des points de prise et de pose composants ainsi que la prise des mires de la carte.
Deux caméras fixes sont dédiées au recentrage des composants, avec le placement de chips jusqu'au 0201 et de circuits intégrés de
24 x 24 mm jusqu'au un pas de 0,45 mm.
Spécifications
Recentrage des composants par 2 caméras 0,3MPixels
Recentrage de la carte par mires
Système d'exploitation
" Windows"
Placement jusqu'au Chip
0201
Circuits intégrés SOIC, SSOIC, QFP au pas de 0,45 mm
Melf, mini melf, sot, mini sot, QFP jusqu'à 24 x 24 mm (option 30 x 30 mm)
Distributeurs :
51 feeders bobines CMS intégrés de 8mm
platine pour recevoir jusqu'à 22 feeders bobines CMS démontables de 8mm
(autre configuration sur demande)
plateau alvéolé multi dimensions pour IC
option 18 rails pour les morceaux de bandes (9x8mm, 7x12mm, 2x16mm)
option 4 positions feeder pour feedes vibrants pour un total de 28 sticks maxi
option stick feeders
Dimension maximum de carte : 310 x 420mm
Système d'axes : Guides queue d'aronde / axes à vis à billes
Zone de travail : X415mm, Y520mm, Z20mm
Dimension machine : 1000 x 1020 x 400 mm / 83 kg
Alimentations : 220VAC -- Air comprimé
Références commande
SMT2800HP-CL22-2H : Machine avec 2 têtes de pose
SMT2800HP-CL22-4H : Machine avec 4 têtes de pose

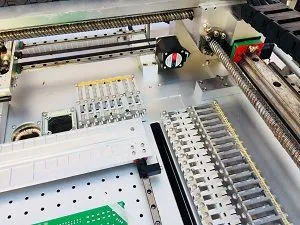

Platine noire pour feeders bandes démontables
Rail support de morceaux de bande.
Rack intégré à la machine de 35 push feeders
Centrage des composants par caméras jusqu'à un FOV de 24x24mm
Pipettes type Samsung CP45 CN030 CN040
CN065-CN140-CN220-CN400
Cassettes feeder CL8
CL12, CL16, CL24, CL32
Vidéo d'exemple de montage
