Olamef — Préformage de composants
Olamef TP6/V-PR — formage vertical avec boucle
Olamef TP6/V-PR pour le montage vertical avec boucle des axiaux en bande : pliage en simple ou double boucle, fil 0,5–0,8 mm, pas déterminé par came interchangeable (2,54 mm en version 1).
- Boucle simple/double
- Fil 0,5–0,8 mm
- Montage vertical
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Olamef
- Famille
- Coupe & cambrage Olamef
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants
TP6 VPR pour le montage vertical à la japonaise
TP6/V-PR/1
Brochure Olamef TP6/V-PR/1 & TP6/V-PR/2
Pièces détachées Olamef TP6/V-PR/1 & TP6/V-PR/2
86.OL01

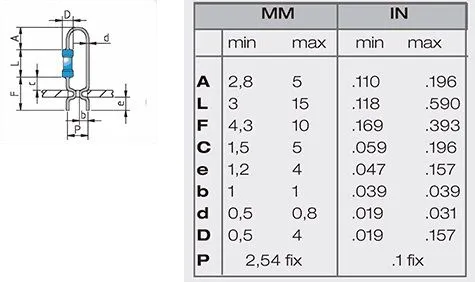

TP6/V-PR/1 - VERSION DE BASE AVEC PAS DE 2.54 mm
Le modèle TP6/V-PR/1 est conçu pour la coupe et le pliage avec boucle de composants axiaux en bande pour un montage vertical.
Il fonctionne avec des composants d'un diamètre de fil de 0,5 à
0,8 mm.
Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.
ATTENTION : DANS LE CAS D'UN OUTILLAGE AVEC UNE DOUBLE BOUCLE, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET LA ZONE DE COUPE SUR LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS
PLUS 15 MM .
PRODUCTIVITé à L'HEURE :
5 000 composants
86.OL01
PAS DE 2.54 MM
TP6/V-PR/2
86.OL02
TP6/V-PR/2 - VERSION DE BASE AVEC PAS DE 5.08 mm
Le modèle TP6/V-PR/2 est conçu pour la coupe et le pliage de composants axiaux en bande pour un montage vertical.
Il fonctionne avec des composants d'un diamètre de fil de 0,5 à
0,8 mm.
Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.
ATTENTION : DANS LE CAS D'UN OUTILLAGE AVEC UNE DOUBLE BOUCLE, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET LA ZONE DE COUPE SUR LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS
PLUS 18 MM .
PRODUCTIVITé à L'HEURE :
5 000 composants
86.OL02
PAS DE 5.08 MM
Pièces détachées Olamef TP6/V-PR/1 & 2
Documentation Olamef TP6/V-PR/1 - TP6/V-PR/2
Réglages de la TP6/V-PR
Documentation
Coupe & cambrage Olamef
Dans la même famille
