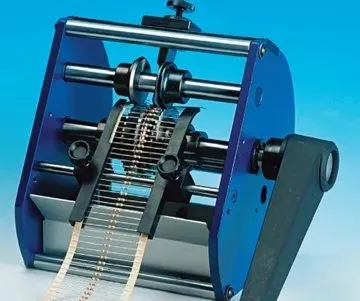

Olamef TP6/V-EC — formage vertical, version éco

OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants

TP6V-EC pour le montage vertical à la japonaise

Brochure Olamef TP6 - TP6/V/1-EC - TP6/V/21-EC

Pièces détachées TP6 V EC

81.OL01

TP6/V/1-EC - VERSION DE BASE AVEC Ø DE FIL : 0,5 -0,8 mm

Le modèle TP6/V/1-EC est conçu pour la coupe et le pliage de composants axiaux en bande pour un montage vertical.

Il fonctionne avec des composants d'un diamètre de fil de 0,5 à

0,8 mm.

Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.

ATTENTION : POUR UN PAS DE 2,54 MM, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET

LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS

PLUS 12 MM.

PRODUCTIVITé à L'HEURE :

5 000 composants

Versions des machines TP6/V/1-EC

81.OL01

PAS DE 2.54 MM

81.OL03

PAS DE 3.8 MM

81.OL04

PAS DE 5.08 MM

81.OL05

PAS DE 7.62 MM

TP6/V/21-EC

81.OL21

TP6/V/1-EC - VERSION DE BASE AVEC Ø DE FIL : 0,8 -1,3 mm

Le modèle TP6/V/21-EC est conçu pour la coupe et le pliage de composants axiaux en ruban pour un montage vertical.

Il fonctionne avec des composants d'un diamètre de fil de 0,8 à

1,3 mm.

Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.

ATTENTION : POUR UN PAS DE 3,8 MM, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET

LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS

PLUS 16 MM.

PRODUCTIVITé à L'HEURE :

5 000 composants

Versions des machines TP6/V/21-EC

81.OL21

PAS DE 3.8 MM

81.OL22

PAS DE 5.08 MM

81.OL23

PAS DE 7.62 MM

Documentation

• 81-TP6-V-EC-ING-11.pdf
