Olamef TP6/V — formage vertical à la japonaise
Olamef TP6/V pour le montage vertical « à la japonaise » des axiaux en bande : fil 0,5–0,8 mm (0,8–1,3 mm en version 21), pas de pliage déterminé par came interchangeable — précis et robuste.
- Montage vertical
- Fil 0,5–1,3 mm
- Came interchangeable
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Olamef
- Famille
- Coupe & cambrage Olamef
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants
TP6V pour le montage vertical à la japonaise
Pièces détachées TP6/V
80.OL01
TP6/V/1 - VERSION DE BASE AVEC Ø DE FIL : 0,5 -0,8 mm

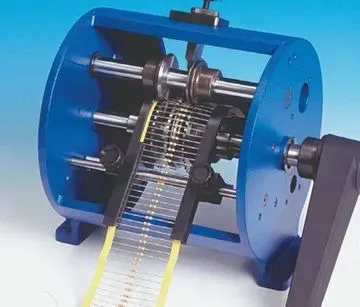

Le modèle TP6/V/1 est conçu pour la coupe et le pliage de composants axiaux en bande pour un montage vertical.
Il fonctionne avec des composants d'un diamètre de fil de 0,5 à
0,8 mm.
Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.
ATTENTION : POUR UN PAS DE 2,54 MM, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET
LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS
PLUS 12 MM.
PRODUCTIVITé à L'HEURE :
5 000 composants

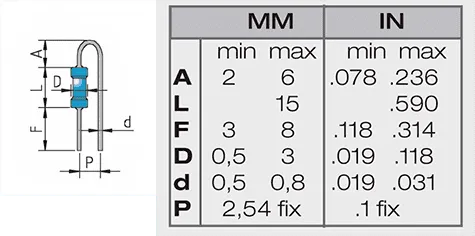

Versions des machines TP6/V/1
80.OL01
PAS DE 2.54 MM

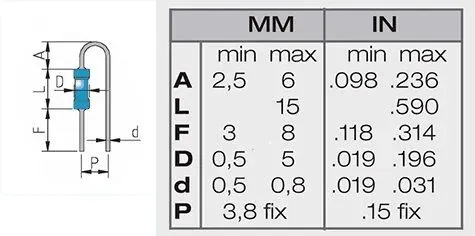

80.OL03
PAS DE 3.8 MM

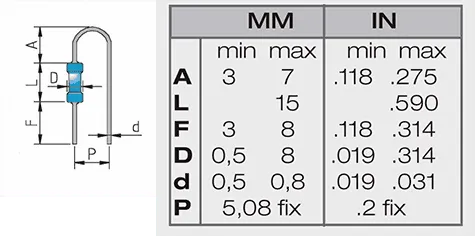

80.OL04
PAS DE 5.08 MM
80.OL05
PAS DE 7.62 MM
Versions des machines TP6/V/21
80.OL21
TP6/V/1 - VERSION DE BASE AVEC Ø DE FIL : 0,8 -1,3 mm
Le modèle TP6/V/21 est conçu pour la coupe et le pliage de composants axiaux en ruban pour un montage vertical.
Il fonctionne avec des composants d'un diamètre de fil de 0,8 à
1,3 mm.
Le pas de pliage est déterminé par la came de pliage fournie, et peut être modifié en remplaçant la came par une autre came d'épaisseur différente.
ATTENTION : POUR UN PAS DE 3,8 MM, LA LONGUEUR DE LA PATTE ENTRE LE CORPS ET
LA BANDE DOIT êTRE AU MOINS éGALE à LA LONGUEUR DU CORPS
PLUS 16 MM.
PRODUCTIVITé à L'HEURE :
5 000 composants
80.OL21
PAS DE 3.8 MM
80.OL22
PAS DE 5.08 MM
80.OL23
PAS DE 7.62 MM
