Olamef — Préformage de composants
Olamef TP6/PRF — coupe et formage surélevé d'axiaux
Olamef TP6/PRF pour le montage surélevé des axiaux en bande : trois versions selon le diamètre de fil (0,9 / 1,0 / 1,3 mm max), matrices choisies à la commande et formes spéciales sur demande — une mécanique de haute qualité faite pour durer.
- 3 versions de fil
- Matrices sur commande
- Montage surélevé
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Olamef
- Famille
- Coupe & cambrage Olamef
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants
TP6/PRF pour le montage sur-élevé
TP6/PRF/1
Brochure Olamef TP6/PRF
Pièces détachées Olamef TP6/PRF
TP6/PRF/1 - 43.OL01
Ø FIL : 0.9 MM MAXI

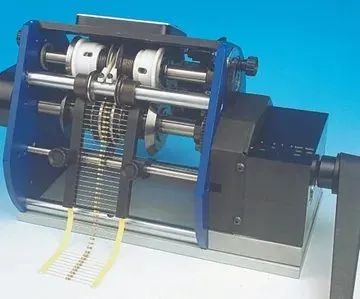

Le modèle TP6/PR-F est conçu pour la coupe et le formage de composants axiaux en bande.
La version 43.OL01 est adaptée aux fils d'un diamètre de 0,5 à 0,9mm.
La machine doit être commandée avec des ensembles de matrices.
Il est nécessaire de choisir l'assemblage de matrice tel que spécifié par le client.
Des formes spéciales sont disponibles sur demande.
Cette machine de haute qualité est conçue et fabriquée pour durer longtemps.
Toutes les opérations de préformage sont effectuées de manière à ne pas marquer, rayer ou déformer les fils.
Le système ajuste automatiquement les roues de pliage pour régler le diamètre du fil ( système /97).
Il peut être motorisé.
L'éjecteur de bande TNS est déjà inclus dans la machine de base.
PRODUCTIVITé à L'HEURE :
5 000 composants
TNS - 21.0013
L'éJECTEUR DE LA BANDE COUPéE EST DéJà INCLU AVEC
LA MACHINE DE BASE

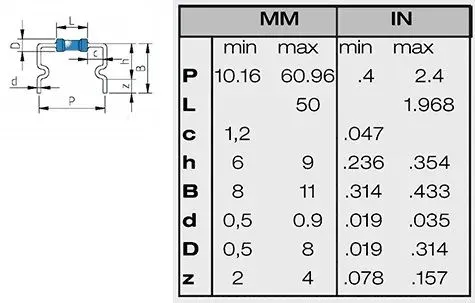

LISTE DES MATRICES
420800
SUR-éLEVé - STAND OFF 2,5MM
420850
CLIPSé SUR-éLEVé - LOCK IN
420900
RéDUCTION DE PAS - REDUCED PITCH
420950
CLIPSé SUR-éLEVé, FIL Ø 0.9MM- LOCK IN BIG HOLES
420750
SUR-éLEVé - STAND OFF 3MM
421000
CLIPSé, CORPS SUR PCB - BODY LOCKED
420650
FORME EN "U"
4210004
CLIPSé SUR-éLEVé HAUTEUR FIXE - LOW BODY LOCKED
TP6/PRF/2
TP6/PRF/2 - 43.OL02
Ø FIL : 1.0 MM MAXI
Le modèle TP6/PR-F est conçu pour la coupe et le formage de composants axiaux en bande.
La version 43.OL01 est adaptée aux fils d'un diamètre de 0,8 à 1,0mm.
La machine doit être commandée avec des ensembles de matrices.
Il est nécessaire de choisir l'assemblage de matrice tel que spécifié par le client.
Des formes spéciales sont disponibles sur demande.
Cette machine de haute qualité est conçue et fabriquée pour durer longtemps.
Toutes les opérations de préformage sont effectuées de manière à ne pas marquer, rayer ou déformer les fils.
Le système ajuste automatiquement les roues de pliage pour régler le diamètre du fil ( système /97).
Il peut être motorisé.
L'éjecteur de bande TNS est déjà inclus dans la machine de base.
PRODUCTIVITé à L'HEURE :
5 000 composants
TNS - 21.0013
L'éJECTEUR DE LA BANDE COUPéE EST DéJà INCLU AVEC
LA MACHINE DE BASE
LISTE DES MATRICES
420900
RéDUCTION DE PAS - REDUCED PITCH
420950
CLIPSé SUR-éLEVé, FIL Ø 0.9MM- LOCK IN BIG HOLES
420750
SUR-éLEVé - STAND OFF 3MM
420650
FORME EN "U"
TP6/PRF/3
TP6/PRF/3 - 43.OL03
Ø FIL : 1.3 MM MAXI
Le modèle TP6/PR-F est conçu pour la coupe et le formage de composants axiaux en bande.
La version 43.OL01 est adaptée aux fils d'un diamètre de 1 à 1,3mm.
La machine doit être commandée avec des ensembles de matrices.
Il est nécessaire de choisir l'assemblage de matrice tel que spécifié par le client.
Des formes spéciales sont disponibles sur demande.
Cette machine de haute qualité est conçue et fabriquée pour durer longtemps.
Toutes les opérations de préformage sont effectuées de manière à ne pas marquer, rayer ou déformer les fils.
Le système ajuste automatiquement les roues de pliage pour régler le diamètre du fil ( système /97).
Il peut être motorisé.
L'éjecteur de bande TNS est déjà inclus dans la machine de base.
PRODUCTIVITé à L'HEURE :
5 000 composants
TNS - 21.0013
L'éJECTEUR DE LA BANDE COUPéE EST DéJà INCLU AVEC
LA MACHINE DE BASE
LISTE DES MATRICES
420700
SUR-éLEVé - STAND OFF 3MM
420900
RéDUCTION DE PAS - REDUCED PITCH
420650
FORME EN "U"
Pièces détachées Olamef TP6-PRF/1 -2 -3
Documentation Olamef TP6 PRF- 1 - 2 - 3
