Olamef — Préformage de composants
Olamef TP6/PRB — préformage stand-off d'axiaux
Olamef TP6/PRB pour le montage surélevé « stand-off » : coupe, formage et pliage des axiaux en bande avec maintien du corps au-dessus du circuit. Fils de 1 à 1,4 mm, hauteurs Z de 3,1 à 5 mm, motorisation possible, 5 000 composants/heure.
- Forme stand-off
- Fil 1–1,4 mm
- Z 3,1 / 3,9 / 5 mm
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Olamef
- Famille
- Coupe & cambrage Olamef
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants
TP6/PRB pour le montage sur-élevé
Brochure Olamef TP6/PRB - TP6/PRB/97

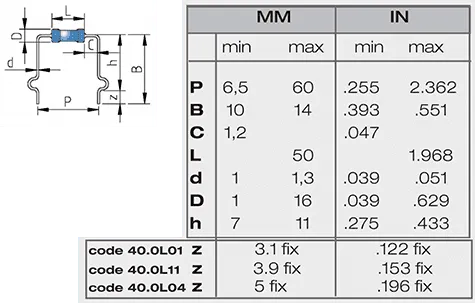

TP6/PRB
STANDARD Ø FIL : DE 1 à 1,3 MM
40.OL21 Z 3,1
40.OL31 Z 3,9
40.OL24 Z 5
RENFORCé Ø FIL : DE 1 à 1,4 MM
40.OL22 Z 3,1
40.OL32 Z 3,9
40.OL25 Z 5

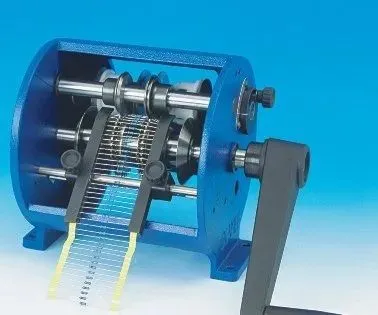

Le modèle TP6/PR-B est conçu pour couper, former et plier les composants axiaux en bande.
Sa forme "stand-off" maintient le corps au dessus du circuit imprimé.
La machine traite des composants dont le diamètre du fil est compris entre 1 et 1,4 mm.
Le montage de roues de coupe standard permetra de réaliser une forme en
La machine peut être motorisée.
PRODUCTIVITé à L'HEURE :
5 000 composants
40.OL21- 40.OL31 - 40.OL24
VERSIONS STANDARD
40.OL22 - 40.OL32 - 40.OL25
VERSIONS RENFORCéS

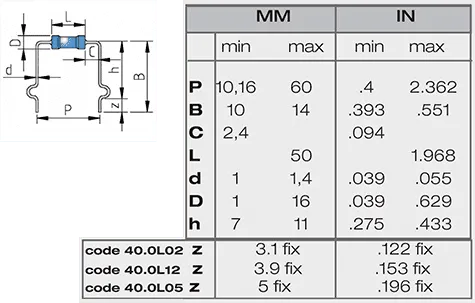

TP6/PRB/97
Brochure Olamef TP6/PRB - TP6/PRB/97
STANDARD Ø FIL : DE 1 à 1,3 MM
40.OL21/97 Z 3,1
40.OL31/97 Z 3,9
40.OL24/97 Z 5
RENFORCéE Ø FIL : DE 1 à 1,4 MM
40.OL22/97 Z 3,1
40.OL32/97 Z 3,9
40.OL25/97 Z 5
Le modèle TP6/PR-B/97 est conçu pour couper, former et plier les composants axiaux en bande.
Le réglage du diamètre du fil est simplfié par rapport au modèle de base TP6/PR-B.
Sa forme "stand-off" maintient le corps au dessus du circuit imprimé.
La machine traite des composants dont le diamètre du fil est compris entre 1 et 1,4 mm.
Le montage de roues de coupe standard permetra de réaliser une forme en
La machine peut être motorisée.
PRODUCTIVITé à L'HEURE :
5 000 composants
40.OL21/97 - 40.OL31/97 -
40.OL24/97
VERSIONS STANDARD
40.OL22/97 - 40.OL32/97 -
40.OL25/97
VERSIONS RENFORCéES
