Olamef TP/R-PR-AS1 — préformage de radiaux en bande
Machine électro-pneumatique automatique Olamef TP/R-PR-AS1 de coupe et préformage des radiaux en bande : matrice « SMS » avec presseur de fil qui protège le composant de toute contrainte, changement de forme rapide. Fil de 0,4 à 1 mm. (Modèle remplacé — pièces disponibles.)
- Presseur anti-contrainte
- Fil 0,4–1 mm
- Matrice SMS interchangeable
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Olamef
- Famille
- Coupe & cambrage Olamef
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Machine de coupe et formage pour composants radiaux en bande
OLAMEF - Coupe, préformage, préparation de composants traditionnels traversants
TP/R-PR-AS1
- Préformage composant radial motorisé
Brochure Olamef TP/RPR/AS-1
Pièces détachées TP/R-PR-AS
Vue éclatées moteur 95.OL12

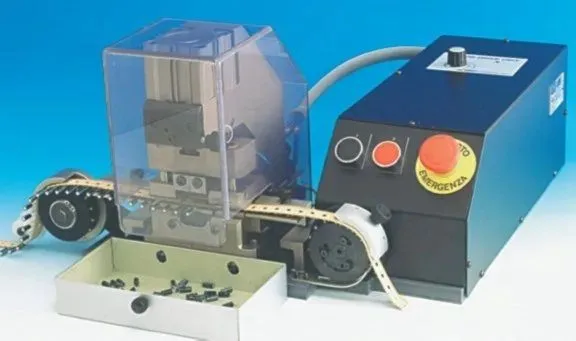

La TP/R-PR-AS1 est une machine électro-pneumatique automatique pour la coupe et le préformage de composants radiaux en bande.

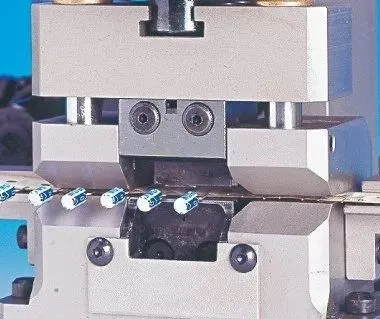

La matrice de coupe et de préformage "SMS" est toujours fournie avec un presseur de fil.
Ce presseur maintient les pattes en position pendant le fonctionnement de la machine afin d'éviter toute contrainte ou dommage au composant.
Le remplacement de la matrice "SMS" pour une autre forme ne nécessite que quelques minutes.
Cette machine est construite en deux versions pour traiter les pas de bande de
12,7 mm (901.OL12) ou 15 mm (90.OL14).
DIAMèTRE DE FIL : 0,4 - 1.0 MM
PRODUCTIVITé à L'HEURE :
6 000 composants
Réf.: 90.OL12 / 90.OL14
Brochure Olamef TP/RPR/AS-1
Video avec outil coupe droite 92.0004
Matrices de formage SMS pour TP/R-PR-AS
- : DIMENSION à COMMUNIQUER à LA COMMANDE
SMS/1
92.0001
DOUBLES BOUCLES- MONTAGE CLIPSé
DOUBLE KINK
SMS/2
92.0002
SIMPLES BOUCLES OPPOSéES - MONTAGE SUR-éLEVé
STAND OFF
SMS/3
92.0003
MONTAGE CLIPSé SUR PCB
BODY-LOCKED ON P.C. BOARD
SMS/4
92.0004
COUPE DROITE
STRAIGHT CUT
SMS/5
92.0005
DOUBLES BOUCLES- MONTAGE CLIPSé
UNE PATTE LONGUE POUR POLARITé
POLARITY
SMS/6
92.0006
PLIAGE 90°
90° BEND
SMS/7
92.0007
MONTAGE à EN SURFACE
SMD PLACEMENT
SMS/8
92.0008
PATTE CENTRALE éCARTé DE 1,27 MM ET COUPé
CENTRE LEAD SPREAD 1,27 MM AND CUT FOR TO-92
SMS/9
92.0009
SIMPLES BOUCLES OPPOSéES - MONTAGE SUR-éLEVé
STAND OFF
SMS/10
92.0010 éCARTEMENT DE LA PATTE CENTRALE DE 1,27 MM, VERROUILLAGE ET COUPE POUR
TO-92
CENTRE LEAD SPREAD 1,27 MM LOCK IN AND CUT FOR TO-92
SMS/11
92.0011 éCARTEMENT DE LA PATTE CENTRALE DE 1,27 MM, VERROUILLAGE DES 3 PATTES ET
COUPE POUR TO-92
CENTRE LEAD SPREAD 1,27 MM AND 3 LEADS LOCK TO-92
93.1000
COMPONENT BODY POSITIONER TO FIT TO SPECIAL SMS
