Vernissage sélectif — robots de conformal coating

Moyens de dosage mono et bicomposants

Robots de vernissage sélectif et de dosage, fours de séchage UV, IR et à convection

Vernissage sélectif et dosage

Machines équipée de robots à 4 axes (x, y, z, inclinaison) pour garantir une qualité optimale dans les processus de vernissage sélectif et de distribution. élimination réelle des opérations de masquage dans les processus de tropicalisation, ce qui permet d'économiser du temps et de l'argent et d'obtenir des niveaux élevés d'efficacité et de répétabilité dans les processus de protection des circuits imprimés et de distribution.

Haute vitesse et précision dans les processus répétitifs de vernissage sélectif et de vernissage.

Programmation facile grâce au logiciel spécialement conçu pour la réalisation de lignes, points, zones, arcs, polylignes, etc.

Des taux de production maximaux grâce au logiciel propriétaire Windows hors ligne Pathcoat ® système d'optimisation automatique et d'importation CAO, font de cet outil une aide précieuse pour la réalisation de figures géométriques de toutes sortes à partir de photos de plaques.

Caméra d'apprentissage pour une plus grande précision dans la programmation. Logiciel Coatvisionteach ® inclus.

CF440 LC FIRST ENTRY LEVEL

Le modèle à bas coût, qui permet d'automatiser les processus de vernissage sélectif et de distribution. Il permet d'installer une valve (en même temps), avec le même logiciel que les équipements les plus avancés et avec des options telles que le tiroir de chargement automatique ou le logiciel hors ligne

Pathcoat.

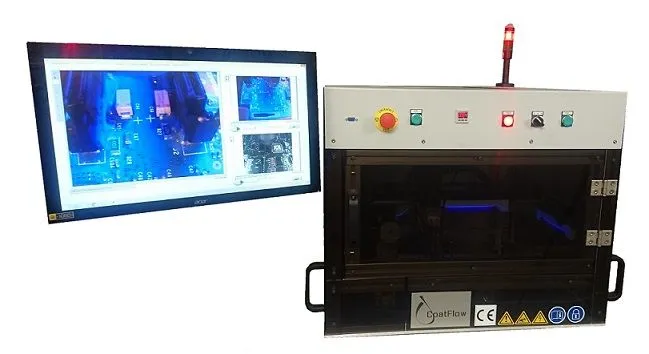

Modèlele présenté avec joystick de programmation, tiroir de chargement et de déchargement automatique, lumière LED blanche pour la programmation et lumière noire pour l'inspection. Système de programmation par caméra avec écran tactile en option. équipement avec système de programmation par caméra haute résolution avec logiciel COATVISIONTEACH ®. Un système de programmation précis, facile et rapide.

Potence

VIS SANS FIN AVEC SERVO-MOTEURS (AXES X, Y, Z)

VITESSE X, Y : 0 à 400 MM/S

VITESSE Z : 0 à 400 MM/S

PRéCISION DE POSITIONNEMENT : 0,01 MM

Zone de travail

STANDARD 450X450X100 MM

CADRE-SUPPORT DE PCB RéGLABLE

SYSTÈME AUTOMATIQUE DE PURGE ET DE STATIONNEMENT

CONTRôLE AUTOMATIQUE DES PARAMèTRES DE LA VANNE

Options

4 AXES TILT à 2 OU 3 POSITIONS POUR L'ANGLE DE DISTRIBUTION

TIROIR DE CHARGEMENT AUTOMATIQUE POUR PLAQUES

LOGICIEL HORS LIGNE PATHCOAT ®

CAMéRA D'APPRENTISSAGE POUR LA PROGRAMMATION.

COMPREND COATVISIONTEACH ®

Brochure CF440 LC (eng)

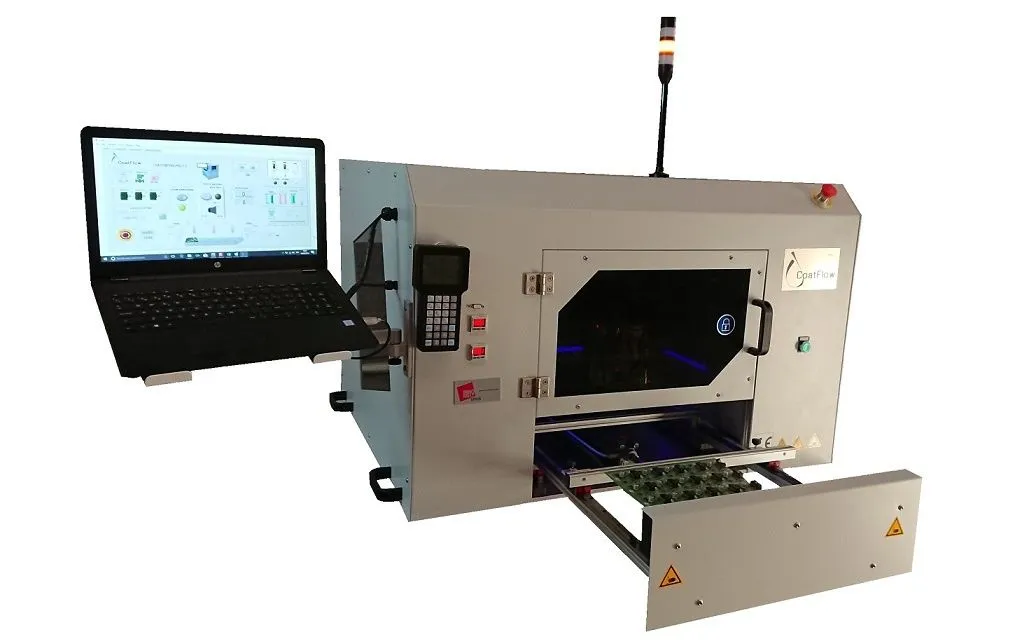

CF440 équipement de table - Grande zone de travail.

Modèlele de table avec plate-forme à 3, 4 ou 5 axes servocommandés. Zone de travail jusqu'à 500 x 500 pour tirer le meilleur parti des grands circuits imprimés de modules LED.

Modèlele présenté avec joystick de programmation, tiroir automatique de chargement et de déchargement, lumière blanche LED pour la programmation et lumière noire pour l'inspection. Logiciel de contrôle de tous les paramètres de distribution en temps réel COATCONTROLPRO sur écran tactile inclus.

Système de programmation par caméra avec écran tactile en option.

Potence

VIS SANS FIN AVEC MOTEUR SERVO HAUTE RéSOLUTION

VITESSE X, Y : 0 à 800 MM/S

VITESSE Z : 0 à 800 MM/S

PRéCISION DE POSITIONNEMENT : 0,01 MM

Zone de travail :

STANDARD 500X500X100 MM

CADRE-SUPPORT PCB RéGLABLES

SYSTÈME AUTOMATIQUE DE PURGE ET DE STATIONNEMENT

CONTRôLE AUTOMATIQUE DES PARAMèTRES DE LA VANNE

CAPTEUR DE VIDE D'EXTRACTION

LOGICIEL DE CONTRôLE COATCONTROLPRO 2 ®

2 VANNES à COMMANDE INDéPENDANTE

Options

5 AXES DE ROTATION 0 - 330 DEGRéS

TROISIèME VANNE MONTéE SUR INCLINATEUR TILT

TIROIR DE CHARGEMENT AUTOMATIQUE POUR PLAQUES

LOGICIEL HORS LIGNE PATHCOAT ®

CAMéRA D'APPRENTISSAGE POUR LA PROGRAMMATION. COMPREND COATVISIONTEACH ®

MESUREUR DE QUANTITé DE MATéRIAU APPLIQUé FLOW METER

Le logiciel de contrôle COATCONTROLPRO 2 ® permet de contrôler tous les paramètres nécessaires au processus de vernissage sélectif et de distribution.

Brochure CF440 (eng)

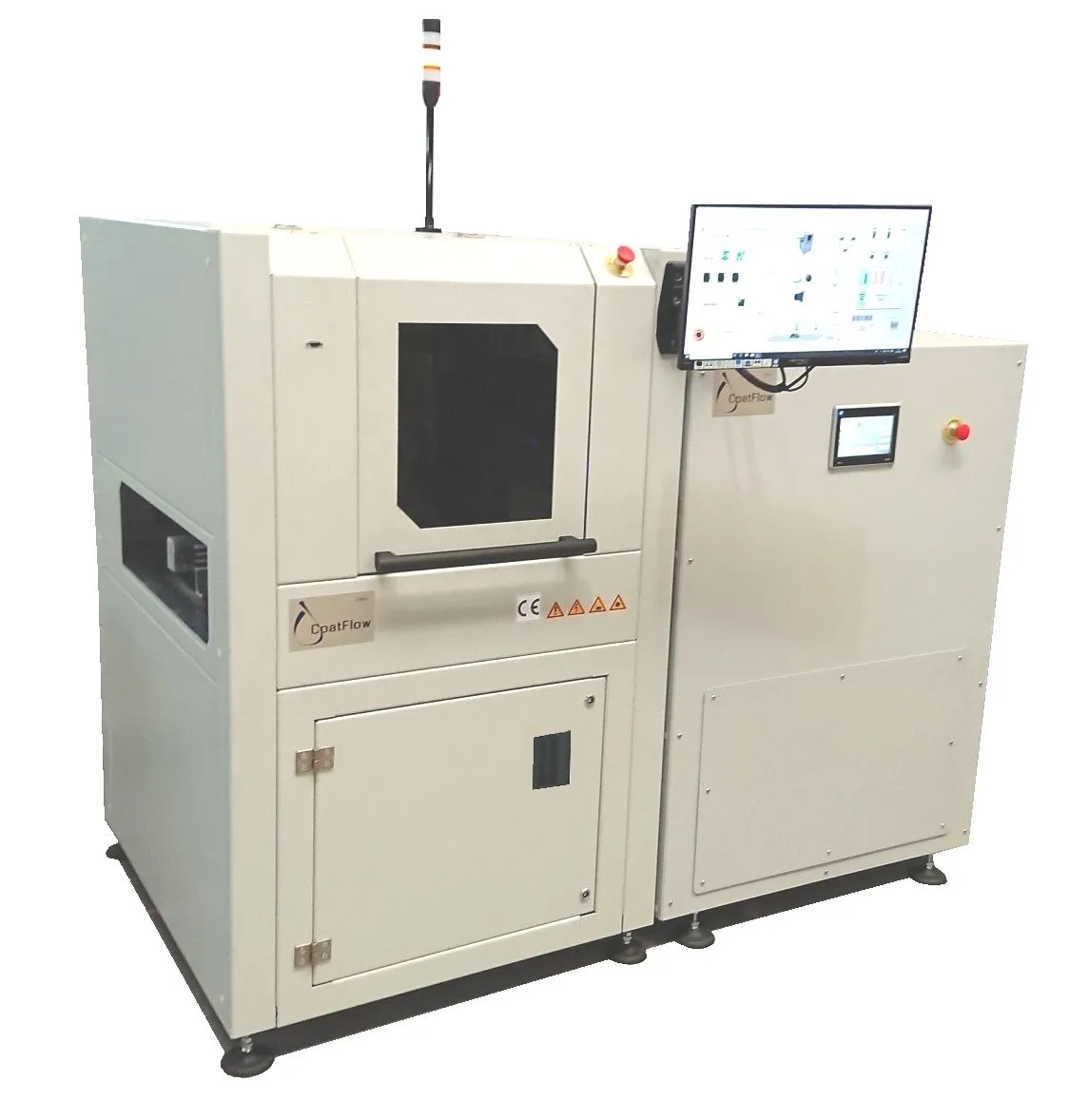

CF395 IL - équipement en ligne pour les besoins de production élevés

Modèlele en ligne avec convoyeur à chaîne en acier, avec plate-forme à 3, 4 ou 5 axes servocommandée. Zone de travail de 500 x 500 mm (avec double arrêt jusqu'à 800 x 500 mm) pour tirer le meilleur parti des grands circuits imprimés panélisés.

Modèlele présenté avec convoyeur automatique, lumière blanche LED pour la programmation et lumière noire pour l'inspection. Logiciel de contrôle par écran tactile de tous les paramètres de distribution en temps réel COATCONTROLPRO sur écran tactile, COATVISIONTEACH ET PATHCOAT OFFLINE inclus.

Potence

VIS SANS FIN AVEC MOTEUR SERVO HAUTE RéSOLUTION

VITESSE X, Y : 0 à 800 MM/S

VITESSE Z : 0 à 800 MM/S

PRéCISION DE POSITIONNEMENT : 0,01 MM

Zone de travail

STANDARD 500X500X100 MM

CONVOYEUR à CHAîNE EN ACIER. PINS 5 MM

SYSTÈME AUTOMATIQUE DE PURGE ET DE STATIONNEMENT

CONTRôLE AUTOMATIQUE DES PARAMèTRES DE LA VANNE

CAPTEUR DE VIDE EN EXTRACTION

LOGICIEL DE CONTRôLE COATCONTROLPRO 2 ®

LOGICIEL HORS LIGNE PATHCOAT ®

CAMéRA D'APPRENTISSAGE POUR LA PROGRAMMATION. COMPREND COATVISIONTEACH ®

3 VANNES à COMMANDE INDéPENDANTE

Options

5 AXES DE ROTATION 0 - 330 DEGRéS

MESUREUR DE LA QUANTITé DE MATéRIAU APPLIQUé FLOW METER

MODULE DE TRAçABILITé

LECTEUR DE CODES-BARRES, 2D, 3D, OCR/OCV, QR, ETC.

Brochure CF395-IL (eng)

Documentation

• Coatflow-CF440-LC-ING.pdf
• Coatflow-CF440-ING.pdf
• Coatflow CF395IL.pdf
