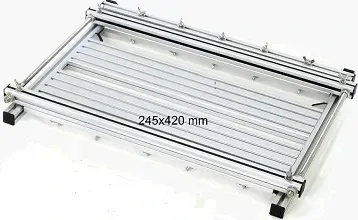

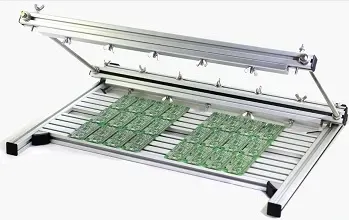

IMDES 212 — sérigraphieuse manuelle de prototypage

Machine de dépose de crème à braser pour de la fabrication de cartes prototypes et petite série.

Machine manuelle IMDES 212 IMDES 210 - ARRET PRODUCTION

Quote

Modèlele à ouverture de type portefeuille.
Raclage manuel.
Permet d'imprimer précisément et à bas coût. la sérigraphie IMDES 212 a été conçue pour le prototypage de circuits imprimés de petites séries avec des composants CMS au pas fin.
La machine peut fonctionner avec tout format de pochoir en métal d'épaisseur comprise entre 80µm et 250µm.
Le réglage de la position du circuit imprimé et l'application de la pâte à braser s'effectuent manuellement.
Il n'est pas nécessaire d'avoir un pochoir avec cadre pour utiliser la machine.

Données techniques :

• Surface d'impression : 420 x 245 mm
• Dimensions maximum du pochoir : 420 x 300 mm, longueur mini 170 mm
• Epaisseur du pochoir : 80µm à 250µm, matière acier
• Moyen adapté pour l'assemblage de circuits imprimés
• Résultats d'impression reproductibles
• Poids : 3,4 kg
• Dimension machine: 475 x 370 x 60 mm

Fourniture :

• Plate-forme de base
• Cadre supérieur pour montage au pochoir
• Spatule applicateur plastique, épaisseur 1 mm
• Raclettes : 5 / 8 / 10 / 12 cm

Référence commande : IMDES_212
