Chariots ESD porte-bobines série Métro

SÉRIE MÉTRO - ÉTEGÈRES RAYONNAGES & CHARIOTS EN FIL

Élements des chariots
Charge maximum d'un chariot : 200Kg

Peuvent être réalisés avec des montants-poignées ou bien avec des montants standards.
Chariot de gauche sur la photo à 2 plateaux : 4 montants de rayonnage, 1 kit roues, 2 étagères, 1 poignée, 8 manchons clipsables, 2 tapis VINYLAB
Chariot de droite sur la photo à 3 plateaux : 2 montants poignées, 1 kit roues, 3 étagères, 12 manchons clipsables
Codes commande des éléments séparés du chariot :
8104.041 : Montant-poignée en U largeur 455mm, 876mm(H)
8104.042 : Montant-poignée en U largeur 610mm, 876mm(H)
8104.070 : Kit de 4 roues conductrices diamètre 127mm
8104.071 : Kit de 4 roues non-ESD diamètre 127mm
8104.046 : Poignée 455mm
8104.047 : Poignée 610mm

Élements rayonnages
Charge maximum d'un plateau : 150Kg
Charge maximum d'un rayonnage : 800Kg

8104.020 - 33P : Montant hauteur 864mm(H)
8104.021 - 54P : Montant hauteur 1370mm(H)
8104.022 - 63P : Montant hauteur 1600mm(H)
8104.023 - 74P : Montant hauteur 1890mm(H)
8104.108 : Porte document A4-ESD
8104.061 - 9986Z : Manchon clipsable en plastique chromé (1 kit par plateau)
8104.062 : Pied d'appui réglable (déjà inclus dans la livraison des montants)
8104.050 - H9995C : Crochet S pour accrocher 2 étagères ensembles (besoin de 2 par plateaux)

Codes commande des plateaux :

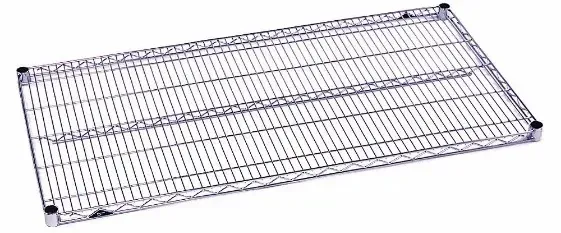

8104.XXX : Plateaux plans en fil d'acier chromé, charge max. 150 kg
8103.990 : dim.350x990mm (tapis VINYLAB : 8104.140)
8103.991 : dim.350x1220mm (tapis VINYLAB : 8104.141)
8104.000 : dim.455x1830mm (tapis VINYLAB : 8104.145)
8104.001 - 1836NC : dim.455x910mm (tapis VINYLAB : 8104.142)
8104.002 - 1848NC : dim.455x1220mm (tapis VINYLAB : 8104.143)
8104.003 - 1860NC : dim.455x1525mm (tapis VINYLAB : 8104.144)
8104.004 - 2436NC : dim.610x910mm (tapis VINYLAB : 8104.146)
8104.005 - 2448NC : dim.610x1220mm (tapis VINYLAB : 8104.147)
8104.006 - 2460NC : dim.610x1525mm (tapis VINYLAB : 8104.148)
8104.007 - 2472NC : dim.610x1830mm (tapis VINYLAB : 8104.149)

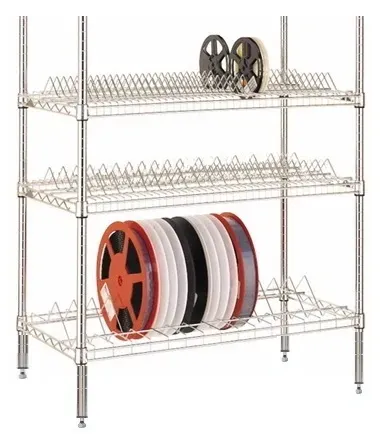

8104.012 - R1836BR-7 : Plateau pour bandes CMS de 7" Ø 180 mm (capacité 78 bobines max, dim.455x910mm)
8104.013 - R1836BR-13 : Plateau pour bandes CMS de 13" ou 15 " Ø 330 mm, 380mm (capacité 15 bobines max, dim.455x910mm)

CHARIOTTE
Ce système de stockage est très utile pour la préparation des composants pour alimenter les chaînes d’insertion automatique.
Avec des bobines de 330mm on peut avoir 4 plans par Chariotte. Avec des bobines de 220mm on peut avoir 5 plans par Chariotte.
Les plans sont vissés sur des montants latéraux, les intercalaires sont amovibles.
Charge maximum: 250Kg
8100.050 Base en acier inox, avec roues conductrices, 600×760(L2) mm
8100.049 Base en acier inox, avec roues conductrices, 600×1130(L2)mm
8100.054 Montant latéral en acier inox
8100.055 Montant latéral en acier inox avec poignée
8100.056 Porte-documentA4
8100.073 Plan double pour bobines CMS L1 = 630mm
8100.074 Plan double pour bobines CMS L1 = 1000mm
8100.075P Intercalaire mobile pour bobine CMS

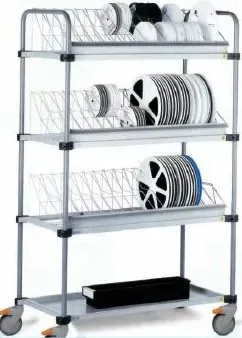

TRESTON Etagère pour bobines CMS
Le chariot porte-bobines réglable et compatible avec des bobines CMS est adapté pour leur transport et leur stockage.
Toutes les parties sont en acier revêtu de peinture Epoxy RAL7035 ESD.
Le chariot possède 4 étagères perforées en acier. Toutes les étagères sont réglables individuellement.
Chaque étagère peut supporter 50 kg. Le chariot peut supporter 200 kg.
8100.020 Chariot complet avec 4 étagères et roues (porte-bobines exclus)

7805.698 Chariot à fil porte-bobines capacité de charge : 50 kg
Dimensions L x l x H : 960 x 462 x 254 mm
Ø des bobines : 180-330 mm
Compartiments : 15 de largeur 60 mm
