Burst & Zick — Préformage de composants
Burst & Zick C066 HA — coupe manuelle à longueur fixe
Machine de coupe manuelle Burst & Zick C066 HA pour composants radiaux en bande (IEC), à longueur fixe : la longueur des pattes est définie par l'épaisseur du couteau, l'outil touch-tool se référence au corps du composant pour éliminer les tolérances de bande. Avance par manivelle.
- Longueur fixe par couteau
- Touch-tool anti-tolérances
- Avance par manivelle
Un doute sur la configuration adaptée à votre production ? Nos équipes répondent sous 24 h ouvrées.
- Marque
- Burst & Zick
- Famille
- Machines Burst & Zick
- Parcours
- Préformage de composants →
Description
Vue d’ensemble
Fonctions, usages et bénéfices opérationnels.
Préformage
Streckfuss
C066HA
Burst-und-zick -

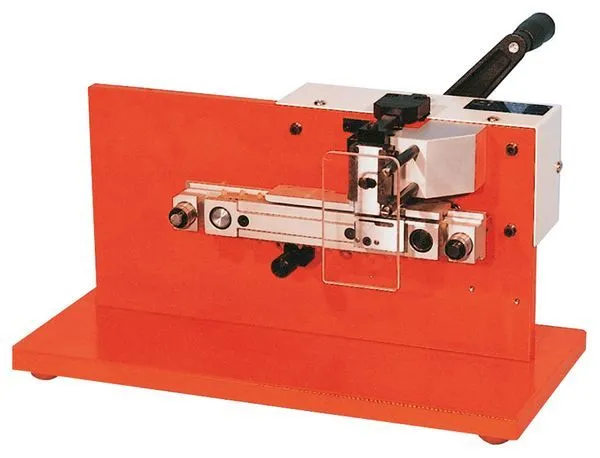

Machine de coupe manuelle C 066 HA pour composants radiaux en bande
C 066HA - coupe à longueur FIXE
Spare parts list
La machine Streckfuss C 066HA permet de couper tout composants radial en bande qui répond aux spécifications IEC.
La longueur de coupe désirée se règle par le remplacement du couteau de coupe.
L'avance de bande se fait par une manivelle.
Avec l'outil touch-tool la longueur de coupe est définie par rapport au corps du composant de façon à éliminer les tolérance de la bande.
La longueur des pattes est définie par l'épaisseur du couteau de coupe.
Cette machine est adaptée uniquement aux composants ayant un plan au départ des pattes. Exemple condensateur chimique, LED ...
La longueur des pattes est définie par l'épaisseur du couteau de coupe.
Spécifications
- dimensions
103 x 225 x 240 mm
poids approx. 2 kg
alimentation
230 V / 50 Hz / 100 W
pas modèle 12.7mm ou 15mm
Ø fil max. 0,8 mm
longueur de coupe
Fixe définie par la largeur de la couteau de coupe
Couteaux de 2,5 mm à 8mm
opération par manivelle
productivité
15 000 pcs/h
Documentation
